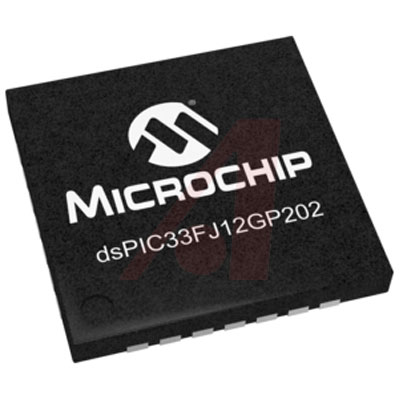

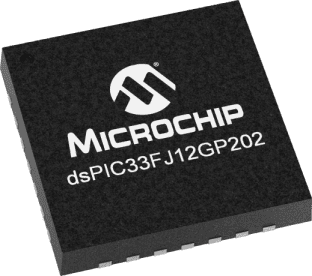

dsPIC33FJ12GP201/202 16 位数字信号控制器Microchip 的 dsPIC33EP 系列数字信号控制器 DSC 为设计人员提供有着 MCU 的简便性的 DSP 类似性能。 dsPIC33FJ12GP201/202 设备是适用于各种不同的应用的通用型 DSC。### CPU 功能40 MIPS 最大 CPU 速度 改良的哈佛体系结构 经 C 编译器优化的指令集体系结构 16 位宽数据路径 24 位宽指令 线性程序存储器寻址高达 4M 指令文字 线性数据存储器寻址高达 64K 字节 83 基座指令，大多数是一个字/一个周期 十六个 16 位通用寄存器 两个 40 位带圆角加工和饱和选项的蓄电池 间接式，模块和位倒序寻址模式 软件堆栈 16 x 16 部分/整数乘法操作 32/16 和 16/16 除法操作 单周期乘法和累积 双数据获取 对于高达 40 位的数据有高达 ±16 位转移 ### 外围功能12/10 位模拟到数字转换器 ADC - dsPIC33FJ12GP201 6 个通道、dsPIC33FJ12GP202 10 个通道 三个 16 位计时器/计数器 - 将 16 位计时器配对到 32 位计时器模块的选项 16 位输入捕获功能 16 位输出比较/PWM 输出功能 中断控制器 一个 4 线 SPI 模块 一个 I2CTM 模块 一个 UART 模块 ### dsPIC® 数字信号控制器
dsPIC33FJ12GP201/202 16 位数字信号控制器
的 dsPIC33EP 系列数字信号控制器 DSC 为设计人员提供有着 MCU 的简便性的 DSP 类似性能。 dsPIC33FJ12GP201/202 设备是适用于各种不同的应用的通用型 DSC。
### CPU 功能
40 MIPS 最大 CPU 速度
改良的哈佛体系结构
经 C 编译器优化的指令集体系结构
16 位宽数据路径
24 位宽指令
线性程序存储器寻址高达 4M 指令文字
线性数据存储器寻址高达 64K 字节
83 基座指令，大多数是一个字/一个周期
十六个 16 位通用寄存器
两个 40 位带圆角加工和饱和选项的蓄电池
间接式，模块和位倒序寻址模式
软件堆栈
16 x 16 部分/整数乘法操作
32/16 和 16/16 除法操作
单周期乘法和累积
双数据获取
对于高达 40 位的数据有高达 ±16 位转移
### 外围功能
12/10 位模拟到数字转换器 ADC - dsPIC33FJ12GP201 6 个通道、dsPIC33FJ12GP202 10 个通道
三个 16 位计时器/计数器 - 将 16 位计时器配对到 32 位计时器模块的选项
16 位输入捕获功能
16 位输出比较/PWM 输出功能
中断控制器
一个 4 线 SPI 模块
一个 I2CTM 模块
一个 UART 模块
电源电压DC 3.00V min
工作电压 3V ~ 3.6V
RAM大小 1K x 8
位数 16
FLASH内存容量 12 KB
模数转换数ADC 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Max 3.6 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 28

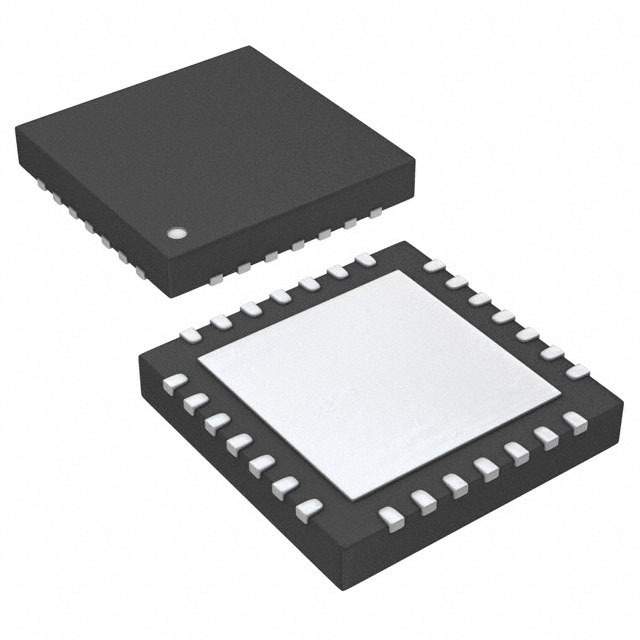

封装 QFN-28
长度 6 mm
宽度 6 mm
高度 0.95 mm
封装 QFN-28
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 3A991.a.2
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
DSPIC33FJ12GP202-I/ML Microchip 微芯 | 当前型号 | 当前型号 |
DSPIC33FJ12GP202T-I/ML 微芯 | 类似代替 | DSPIC33FJ12GP202-I/ML和DSPIC33FJ12GP202T-I/ML的区别 |
