dsPIC33FJxxxGPx06/x08/x10 16 位数字信号控制器
的 dsPIC33EP 系列数字信号控制器 DSC 为设计人员提供有着 MCU 的简便性的 DSP 类似性能。 dsPIC33FJxxxGPx06/x08/x10 设备是适用于各种不同的应用的通用型 DSC。
### CPU 功能
40 MIPS 最大 CPU 速度
改良的哈佛体系结构
经 C 编译器优化的指令集体系结构
16 位宽数据路径
24 位宽指令
线性程序存储器寻址高达 4M 指令文字
线性数据存储器寻址高达 64K 字节
83 基座指令，大多数是一个字/一个周期
十六个 16 位通用寄存器
两个 40 位带圆角加工和饱和选项的蓄电池
间接式，模块和位倒序寻址模式
软件堆栈
16 x 16 部分/整数乘法操作
32/16 和 16/16 除法操作
单周期乘法和累积
双数据获取
对于高达 40 位的数据有高达 ±16 位转移
### 外围功能
12/10 位模拟到数字转换器 ADC - 多达 32 个通道，具体取决于型号
九个 16 位计时器/计数器 - 将 16 位计时器配对到 32 位计时器模块的选项
16 位输入捕获功能
16 位输出比较/PWM 输出功能
中断控制器
直接内存访问 DMA
两个 3 线 SPI 模块
I2CTM 模块 - 一个或两个取决于型号
两个 UART 模块
数据转换器接口（DCI 模块）
增强型 CAN ECAN™ 模块 - 某些型号提供一个或两个
频率 40 MHz
电源电压DC 3.30 V, 3.60 V max
工作电压 3V ~ 3.6V
时钟频率 64.0MHz max
RAM大小 8 KB
位数 16
FLASH内存容量 64 KB
I/O引脚数 53
内核架构 dsPIC
模数转换数ADC 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 64

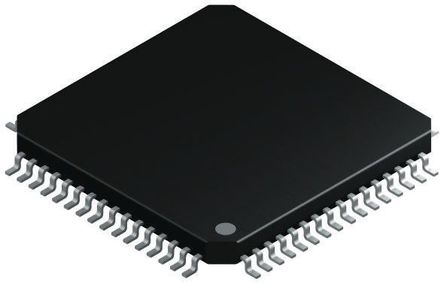

封装 TQFP-64
长度 10 mm
宽度 7.5 mm
高度 1.05 mm
封装 TQFP-64
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tray
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 3A991.a.2
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
DSPIC33FJ64GP206-I/PT Microchip 微芯 | 当前型号 | 当前型号 |
DSPIC33FJ64GP206A-I/PT 微芯 | 完全替代 | DSPIC33FJ64GP206-I/PT和DSPIC33FJ64GP206A-I/PT的区别 |
DSPIC33FJ64GP206T-I/PT 微芯 | 类似代替 | DSPIC33FJ64GP206-I/PT和DSPIC33FJ64GP206T-I/PT的区别 |
