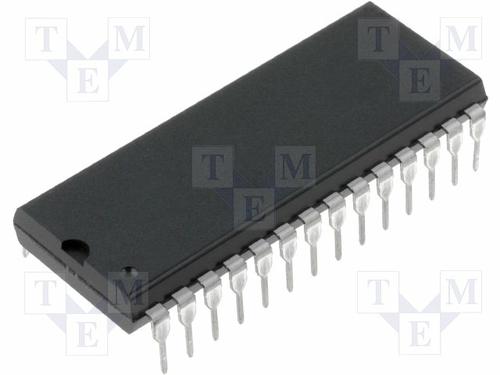

DSPIC30F2010-30I/SP

dsPIC30 系列 512 B RAM 12 kB 闪存 16位 数字信号控制器 - SDIP-28

dsPIC30F1010/202x 16 位数字信号控制器

的 dsPIC30F 系列数字信号控制器 DSC 为设计人员提供有着 MCU 的简便性的 DSP 类似性能。 dsPIC30F1010/202x 系列的设备具有外围设备，以支持数字开关模式电源 SMPS 和其他数字电源转换应用。

### CPU 功能

最大 30 MIPS CPU 速度

改良的哈佛体系结构

经 C 编译器优化的指令集体系结构

83 基座说明，带柔性寻址模式

24 位宽说明，16 位宽数据路径

12 K 字节片上闪存程序空间

512 字节片上数据 RAM

16 x 16 位工作寄存器阵列

32 个中断源

三个外部中断源

每个中断 8 个用户可选优先级级别

4 个处理器例外情况和软件陷阱

### DSP 引擎功能

模块和位倒序模式

两个 40 位宽蓄电池，带可选饱和逻辑

17 位 x 17 位单周期硬件部分/整数倍增器

单周期倍乘 MAC 操作

40 级柱式移位器

双数据获取

### 外围功能

高电流汇电流/源电流输入/输出引脚：25 mA/25 mA

三个 16 位计时器/计数器 - 将 16 位计时器配对到 32 位计时器模块的选项

一个 16 位捕获输入功能

两个 16 位比较/PWM 输出功能

四个带 8 个输出的 PWM 生成器

10 位 2000 Ksps 模拟到数字转换器 ADC - 6 到 12 通道，具体取决于型号

四个模拟比较器

3 线 SPI 模块

I2CTM 模块

UART 模块
