DR1030 系列磁性屏蔽线绕扼流圈DR1030 系列薄型贴片式屏蔽鼓芯电感器,采用铁氧体磁芯设计。 DR1030 系列的应用包括:计算机、DVD 播放器和便携式电源设备;笔记本电脑电源;LCD 面板;直流-直流转换器;输入/输出滤波器,降压/升压调节器 125°C 最高工作温度 10.3 mm x 10.5 mm x 3.0 mm 电感范围从 1.1μH 到 150μH 电流范围从 9.5A 到 0.86A 频率范围高达 1MHz ### Cooper Bussmann 非标准 SMT 电感器(扼流圈)

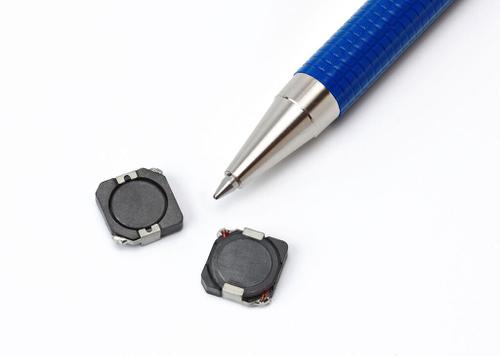

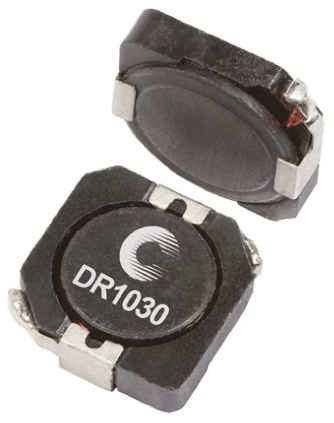

DR1030 系列磁性屏蔽线绕扼流圈
DR1030 系列薄型贴片式屏蔽鼓芯器,采用铁氧体磁芯设计。
DR1030 系列的应用包括:计算机、DVD 播放器和便携式电源设备;笔记本电脑电源;LCD 面板;直流-直流转换器;输入/输出滤波器,降压/升压调节器
125°C 最高工作温度
10.3 mm x 10.5 mm x 3.0 mm
电感范围从 1.1μH 到 150μH
电流范围从 9.5A 到 0.86A
频率范围高达 1MHz
得捷:
FIXED IND 15UH 2.3A 68.8 MOHM
欧时:

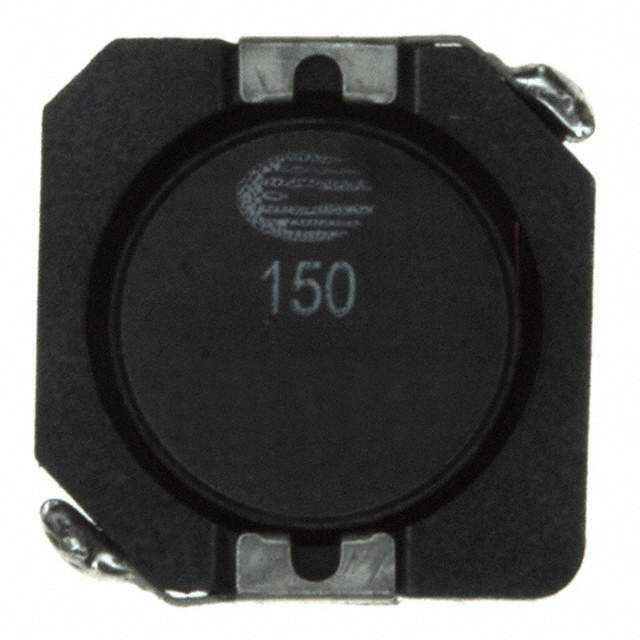

Cooper Bussmann DR1030 系列 屏蔽 铁氧体芯材 15 μH 绕线贴片电感器 DR1030-150-R, ±30%容差, 2.66A Idc
Verical:
Inductor Power Shielded Drum Core 14.8uH/15uH 30% 100KHz Ferrite 2.3A 68.8mOhm DCR T/R
Newark:
# COILTRONICS DR1030-150-R Surface Mount Power Inductor, DR1030 Series, 15 µH, 2.3 A, 2.66 A, Shielded, 0.0688 ohm
Electro Sonic:
Inductor Power Shielded Drum Core 14.8uH/15uH 30% 100KHz Ferrite 2.3A 68.8mOhm DCR T/R
额定电流 2.3 A
容差 ±30 %
电感 15 µH
屏蔽 Yes
电感公差 ±30 %
测试频率 100 kHz
电阻DC) ≤68.8 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.0688 Ω
安装方式 Surface Mount
引脚数 2
封装 SMD
长度 10.3 mm
宽度 10.3 mm
高度 3 mm
封装 SMD
工作温度 -40℃ ~ 125℃
产品生命周期 Unknown
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
