DR73-330-R概述

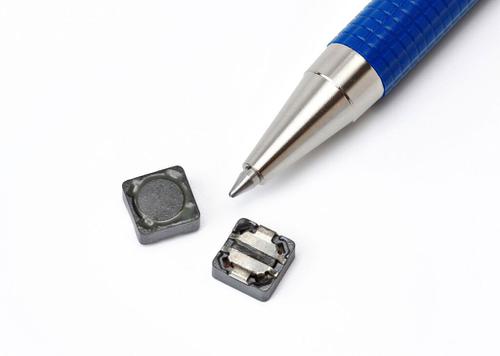

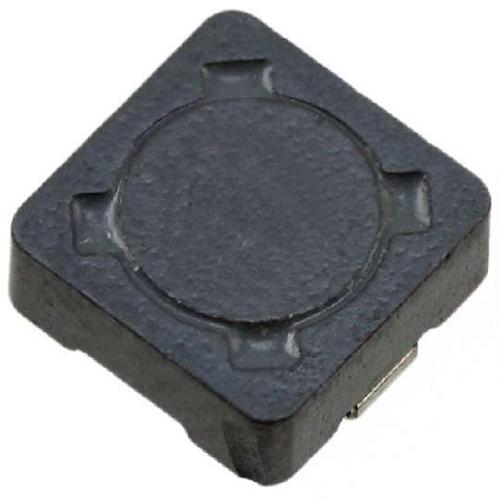

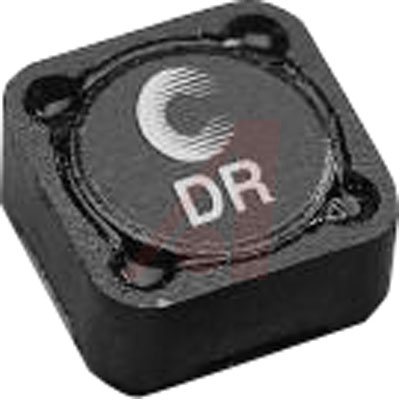

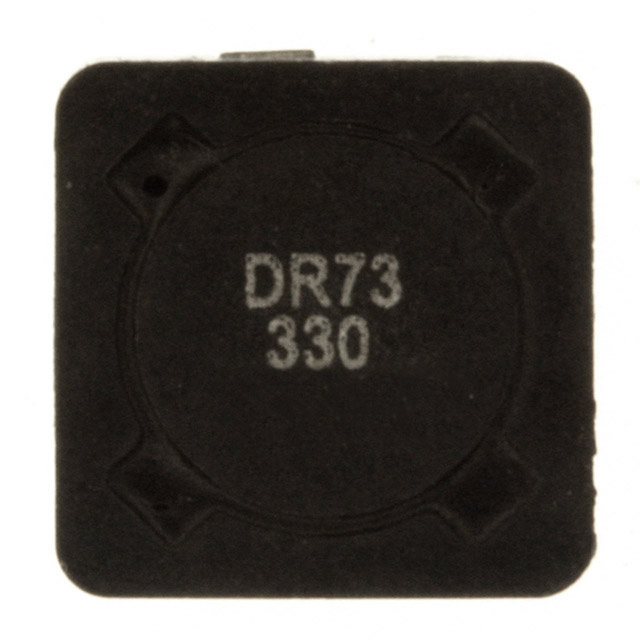

COILTRONICS DR73-330-R 表面贴装功率电感器, DR73系列, 33 µH, ± 20%, 屏蔽, 1.31 A

DR73/74/125/127 系列磁性屏蔽线绕扼流圈

DR 系列磁性屏蔽磁鼓芯器具有高功率密度和高效性。 DR 系列电感器设计，带铁氧体磁芯，可牢固地安装，最高工作温度为 125°C。

DR 系列应用包括：计算机 DVD 播放器和便携式设备；LCD 面板；直流到直流转换器；降压、升压、正向和谐振转换器；噪声过滤和过滤器扼流圈。

### 非标准 SMT 电感器（扼流圈）

DR73-330-R中文资料参数规格

技术参数

额定电流 1.35 A

容差 ±20 %

电感 33 µH

电阻 166 mΩ

屏蔽 Yes

电感公差 ±20 %

测试频率 100 kHz

电阻DC） 166 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 166 mΩ

封装参数

安装方式 Surface Mount

引脚数 2

封装 7.6mm x 7.6mm x 3.55mm

外形尺寸

长度 7.6 mm

宽度 7.6 mm

高度 3.55 mm

封装 7.6mm x 7.6mm x 3.55mm

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8504508000

数据手册

DR73-330-R引脚图与封装图
