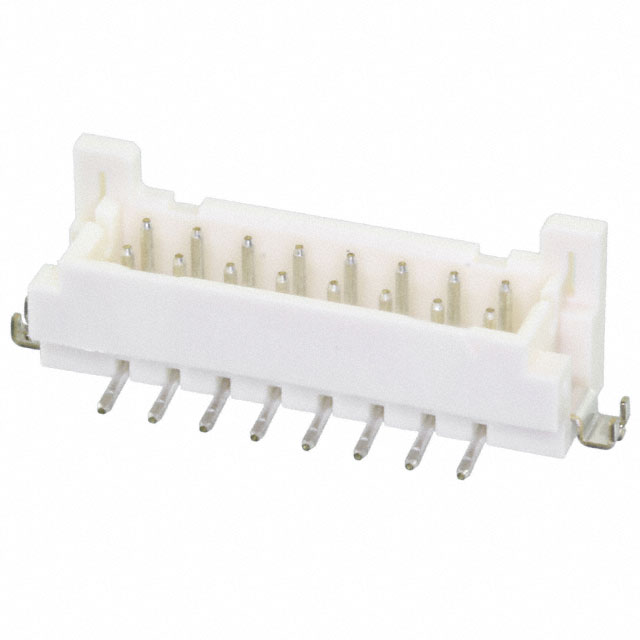

DF11CZ-16DP-2V27

Hirose 2mm 节距 SMT 直向引脚管座连接器 - DF 11 系列DF11 系列直向、SMT 安装、板对线、双排引脚管座连接器，触点节距 2mm。 这些 2mm 印刷电路板安装双排有罩管座连接器具有一个紧凑型、5mm 宽、UL94V-0 聚酰胺、4 暗线盒式主体，并带有镀锡或镀金黄铜触点。### 注DF11 2mm SMT 引脚管座连接器，部件号 DF11CZ-xxxx-xx27，带镀锡触点 DF11 2mm SMT 引脚管座连接器，部件号 DF11C-xxxx-xx57，带镀金触点### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109

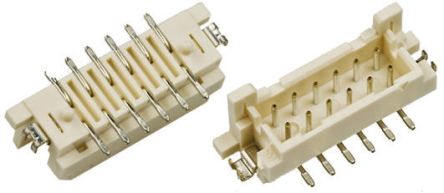

Hirose DF11 系列 2.00 mm PCB 管座

DF11 系列 2.00 mm 印刷电路板管座连接器，采用紧凑型双排设计，深度不足 5 mm。 这种节省空间的设计允许在与单排连接器相同的空间内提供双排触点。 这些 DF11 系列的印刷电路板采用稳健的四壁有罩设计，具有导向肋片，可防止配接时错误插入和缠绕。 锁定机制确保管座牢固连接至连接器外壳，且 SMT 型号上的金属配件能够增强印刷电路板上的固定效果，防止焊料剥落。 这些 DF11 系列 2.00 mm 印刷电路板管座提供通孔或 SMT 安装，与 DF11 系列连接器外壳配接时可用于线到板应用，与 DF11 印刷电路板插座连接时可用于板到板应用

### 特点和优势

• 紧凑节省空间的设计

• 5 mm 的深度允许在与单排连接器相同的空间内采用双排配置

• 导向肋片，可防止错配

• 锁定机制，可确保牢固的配接连接

• 金属配件，用于加固印刷电路板固定

均适用于线到板和板到板应用

### 产品应用信息

这些 DF11 系列 2.00 mm 印刷电路板管座连接器特别适用于要求使用多个信号且节省空间的应用和便携式器件。典型应用包括数码相机、LCD 显示屏、数字视频记录器、汽车导航、访问控制装置和测量器件。

### 注

DF11 2mm SMT 引脚管座连接器，部件号 DF11CZ-xxxx-xx27，带镀锡触点

DF11 2mm SMT 引脚管座连接器，部件号 DF11C-xxxx-xx57，带镀金触点

### 2.0mm Hirose DF11 系列双排连接器
