DR74-100-R

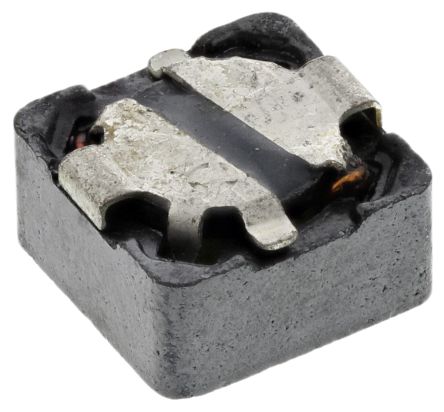

DR74-100-R图片1

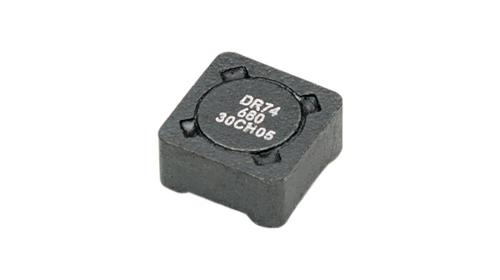

DR74-100-R图片2

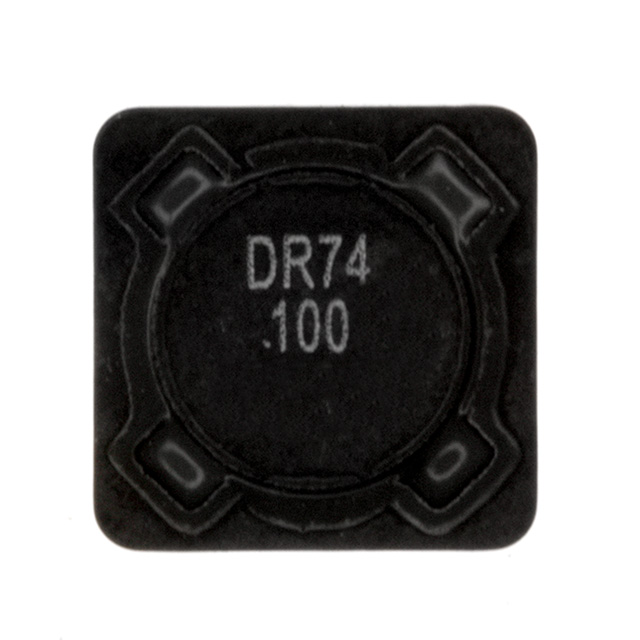

DR74-100-R图片3

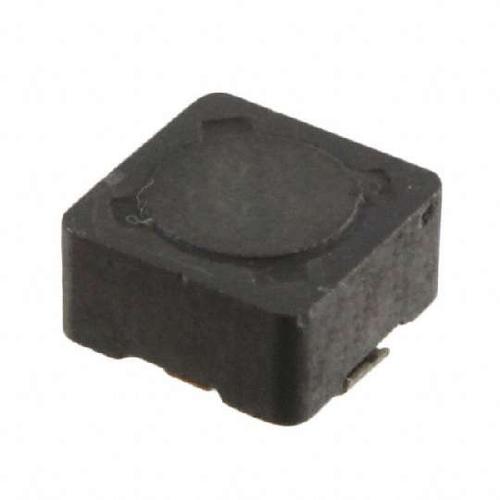

DR74-100-R图片4

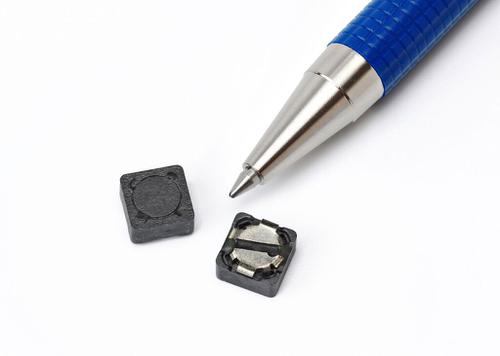

DR74-100-R图片5

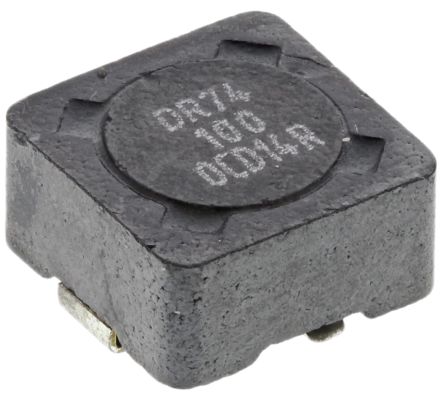

DR74-100-R图片6

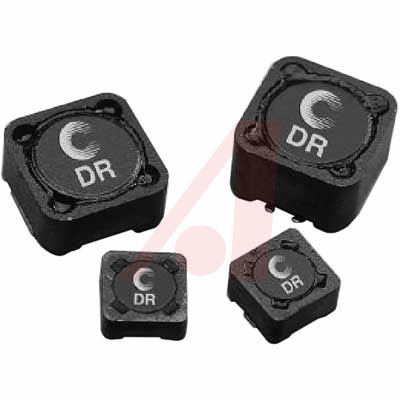

DR74-100-R图片7
DR74-100-R图片8
DR74-100-R图片9
DR74-100-R图片10
DR74-100-R图片11
DR74-100-R图片12
DR74-100-R概述

DR73/74/125/127 系列磁性屏蔽线绕扼流圈DR 系列磁性屏蔽磁鼓芯电感器具有高功率密度和高效性。 DR 系列电感器设计,带铁氧体磁芯,可牢固地安装,最高工作温度为 125°C。 DR 系列应用包括:计算机 DVD 播放器和便携式设备;LCD 面板;直流到直流转换器;降压、升压、正向和谐振转换器;噪声过滤和过滤器扼流圈。 ### Cooper Bussmann 非标准 SMT 电感器(扼流圈)

DR73/74/125/127 系列磁性屏蔽线绕扼流圈

DR 系列磁性屏蔽磁鼓芯器具有高功率密度和高效性。 DR 系列电感器设计,带铁氧体磁芯,可牢固地安装,最高工作温度为 125°C。

DR 系列应用包括:计算机 DVD 播放器和便携式设备;LCD 面板;直流到直流转换器;降压、升压、正向和谐振转换器;噪声过滤和过滤器扼流圈。


欧时:
### DR73/74/125/127 系列磁性屏蔽线绕扼流圈DR 系列磁性屏蔽磁鼓芯电感器具有高功率密度和高效性。 DR 系列电感器设计,带铁氧体磁芯,可牢固地安装,最高工作温度为 125°C。 DR 系列应用包括:计算机 DVD 播放器和便携式设备;LCD 面板;直流到直流转换器;降压、升压、正向和谐振转换器;噪声过滤和过滤器扼流圈。 ### Cooper Bussmann 非标准 SMT 电感器(扼流圈)


e络盟:
# COILTRONICS  DR74-100-R  表面贴装功率电感器, DR74系列, 10 µH, ± 20%, 屏蔽, 2.41 A


艾睿:
Inductor Power Shielded Drum Core 9.882uH/10uH 20% 100KHz Ferrite 2.41A 48.9mOhm DCR T/R


Verical:
Inductor Power Shielded Drum Core 9.882uH/10uH 20% 100KHz Ferrite 2.41A 48.9mOhm DCR T/R


Newark:
# COILTRONICS  DR74-100-R  Surface Mount Power Inductor, DR Series, 10 µH, 2.41 A, 3.17 A, Shielded


MASTER:
Inductor Power Shielded Drum Core 9.882uH/10uH 20% 100KHz Ferrite 2.41A 48.9mOhm DCR T/R


Electro Sonic:
Inductor Power Shielded Drum Core 9.882uH/10uH 20% 100KHz Ferrite 2.41A 48.9mOhm DCR T/R


DR74-100-R中文资料参数规格
技术参数

额定电流 2.41 A

容差 ±20 %

电感 10 µH

电阻 48.9 mΩ

屏蔽 Yes

电感公差 ±20 %

测试频率 100 kHz

电阻DC) 48.9 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 48.9 mΩ

封装参数

安装方式 Surface Mount

引脚数 2

封装 7.6mm x 7.6mm x 4.35mm

外形尺寸

长度 7.6 mm

宽度 7.6 mm

高度 4.35 mm

封装 7.6mm x 7.6mm x 4.35mm

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8504508000

数据手册

在线购买DR74-100-R
型号: DR74-100-R
制造商: Cooper Bussmann 库柏
描述:DR73/74/125/127 系列磁性屏蔽线绕扼流圈 DR 系列磁性屏蔽磁鼓芯电感器具有高功率密度和高效性。 DR 系列电感器设计,带铁氧体磁芯,可牢固地安装,最高工作温度为 125°C。 DR 系列应用包括:计算机 DVD 播放器和便携式设备;LCD 面板;直流到直流转换器;降压、升压、正向和谐振转换器;噪声过滤和过滤器扼流圈。 ### Cooper Bussmann 非标准 SMT 电感器(扼流圈)
替代型号DR74-100-R
型号/品牌 代替类型 替代型号对比

DR74-100-R

Cooper Bussmann 库柏

当前型号

当前型号

SRN6045-100M

伯恩斯

功能相似

DR74-100-R和SRN6045-100M的区别

SRN8040-100M

伯恩斯

功能相似

DR74-100-R和SRN8040-100M的区别
