DTB114EK

DTB114EK图片1
DTB114EK图片2
DTB114EK概述

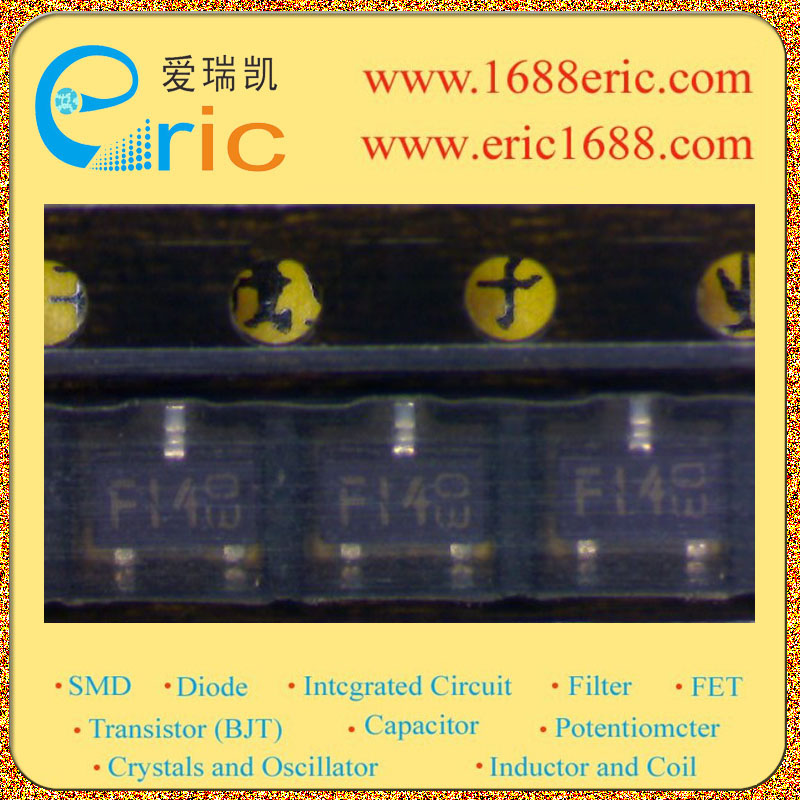

DTB114EK 带阻尼PNP三极管 -50V -500mA/0.5A 0.2W/200mW SOT-23/SC-59/SMT3 标记F14 开关电路,逆变器,接口电路,驱动电路

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO| -50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO| -50V 集电极连续输出电流IC Collector CurrentIC| -500mA/0.5A 基极输入电阻R1 Input ResistanceR1| 10KΩ/Ohm 基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 10KΩ/Ohm 电阻比R1/R2 Resistance Ratio| 1 直流电流增益hFE DC Current GainhFE| 截止频率fT Transtion FrequencyfT| 200MHz 耗散功率Pc Power Dissipation| 0.2W/200mW Description & Applications| Feature •Digital transistors built-in resistor •Built-in bias resistors enable the configuration of an inverter circuit without connecting external input resistors see equivalent circuit. •The bias resistors consist of thin-film resistors with complete isolation to allow positive biasing of the input. They also have the advantage of almost completely eliminating parasitic effects. •Only the on/off conditions need to be set for operation, making device design easy 描述与应用| 特点 •数字(内置电阻) •内置启用偏置电阻器的逆变器电路的配置,而无需连接外部输入电阻(见等效电路)。 •偏置电阻组成的薄膜电阻完全隔离,允许输入的正偏压。他们也有优势,几乎完全消除了寄生效应。 •只有开/关条件需要设置操作,使装置的设计容易

DTB114EK中文资料参数规格
技术参数

极性 PNP

击穿电压集电极-发射极 -50V

集电极最大允许电流 -0.5A

封装参数

安装方式 Surface Mount

封装 SMT

外形尺寸

封装 SMT

其他

产品生命周期 Active

最小包装 3000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买DTB114EK
型号: DTB114EK
制造商: ROHM Semiconductor 罗姆半导体
描述:DTB114EK 带阻尼PNP三极管 -50V -500mA/0.5A 0.2W/200mW SOT-23/SC-59/SMT3 标记F14 开关电路,逆变器,接口电路,驱动电路
替代型号DTB114EK
型号/品牌 代替类型 替代型号对比

DTB114EK

ROHM Semiconductor 罗姆半导体

当前型号

当前型号

DTB123YK

罗姆半导体

类似代替

DTB114EK和DTB123YK的区别

DTB114EKT146

罗姆半导体

功能相似

DTB114EK和DTB114EKT146的区别

DTB123YKT146

罗姆半导体

功能相似

DTB114EK和DTB123YKT146的区别
