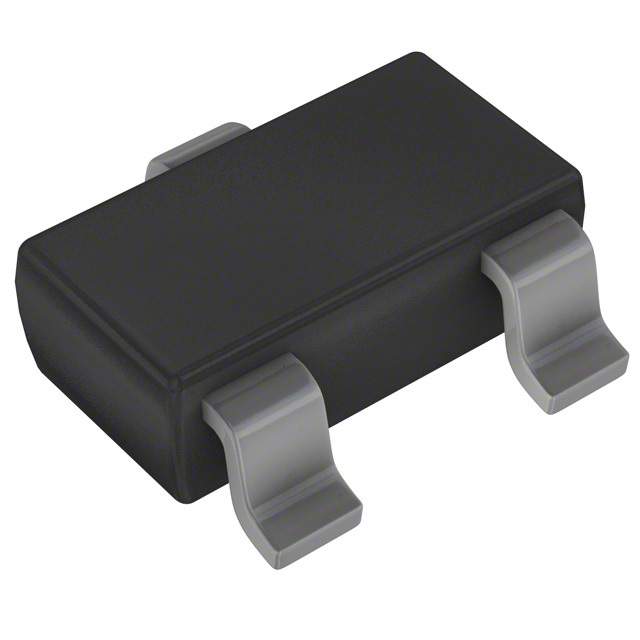

DMG6968U-7图片1

DMG6968U-7图片2

DMG6968U-7图片3

DMG6968U-7图片4

DMG6968U-7图片5

DMG6968U-7图片6

DMG6968U-7图片7

DMG6968U-7图片8

DMG6968U-7图片9

DMG6968U-7图片10

DMG6968U-7图片11

DMG6968U-7图片12

DMG6968U-7图片13

DMG6968U-7图片14

DMG6968U-7图片15

DMG6968U-7概述

DMG6968 系列 20 V 25 mOhm N 沟道增强模式晶体管 SOT-23-3

是一款N沟道增强型MOSFET, 模制塑料外壳, 可焊接雾锡退火铜引线框架端子, 符合MIL-STD-202标准。

.: 低导通电阻

.: 低输入电容

.: 快速开关速度

.: 低输入/输出泄漏

.: 静电保护高达2KV

.: 无卤素, 绿色设备

.: J-STD-020标准, 湿度灵敏度等级为1

.: UL94V-0 阻燃等级

DMG6968U-7中文资料参数规格

技术参数

额定功率 1.3 W

针脚数 3

漏源极电阻 0.021 Ω

极性 N-Channel

耗散功率 1.3 W

阈值电压 500 mV

输入电容 151 pF

漏源极电压Vds 20 V

连续漏极电流Ids 6.5A

上升时间 66 ns

输入电容Ciss 151pF @10VVds

额定功率Max 810 mW

下降时间 205 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1300 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 3 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用国防, 军用与航空, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99
