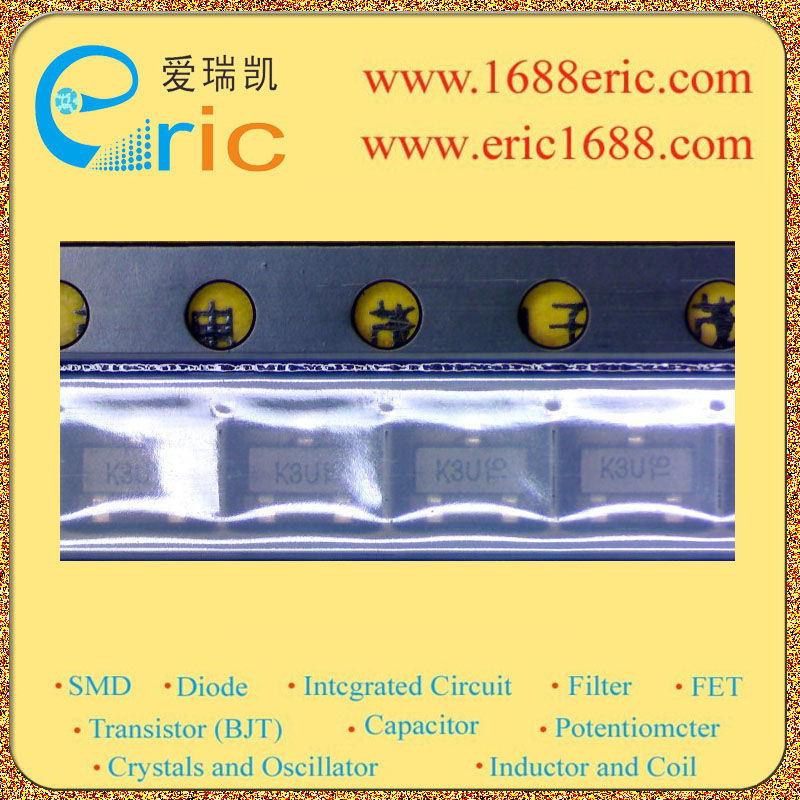

PNP小信号表面贴装晶体管 特点外延平面电路小片建设互..
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -350V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| -350V 集电极连续输出电流ICCollector CurrentIC| −500mA/-0.5A 截止频率fTTranstion FrequencyfT| 50MHz 直流电流增益hFEDC Current GainhFE| 20~200 管压降VCE(sat)Collector-Emitter SaturationVoltage| -1000mV/-1V 耗散功率PcPoWer Dissipation| 300mW/0.3W Description & Applications| PNP SMALL SIGNAL SURFACE MOUNT TRANSISTOR Features Epitaxial Planar Die Construction Complementary NPN Type Available DN350T05 Ideal for Medium Power Amplification and Switching Lead Free By Design/RoHS Compliant Qualified to AEC-Q101 Standards for High Reliability 描述与应用| PNP小信号表面贴装 特点 外延平面电路小片建设 互补NPN型(DN350T05) 非常适于中等功率放大和开关 无铅设计/符合限制有害物质指令(RoHS)规范要求 合格的AEC-Q101高可靠性标准
频率 50 MHz
额定电压DC -350 V
额定电流 -500 mA
极性 PNP
耗散功率 300 mW
击穿电压集电极-发射极 350 V
集电极最大允许电流 0.5A
最小电流放大倍数hFE 20 @50mA, 10V
额定功率Max 300 mW
直流电流增益hFE 30
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 300 mW
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
封装 SOT-23-3
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
DP350T05-7 Diodes 美台 | 当前型号 | 当前型号 |
FMMT6520TA 美台 | 类似代替 | DP350T05-7和FMMT6520TA的区别 |
