•低导通电阻•低栅极阈值电压•低输入电容•开关速度快•低输入/输出漏
最大源漏极电压VdsDrain-Source Voltage| -20V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 6V 最大漏极电流IdDrain Current| -0.46A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.5Ω @-350mA,-4.5V 开启电压Vgs(th)Gate-Source Threshold Voltage| -0.5--1.0V 耗散功率PdPower Dissipation| 270mW/0.27W Description & Applications| • Low On-Resistance • Low Gate Threshold Voltage • Low Input Capacitance • Fast Switching Speed • Low Input/Output Leakage 描述与应用| •低导通电阻 •低栅极阈值电压 •低输入电容 •开关速度快 •低输入/输出漏
得捷:
MOSFET P-CH 20V 460MA SOT523
立创商城:
P沟道 20V 460mA
贸泽:
MOSFET MOSFET P-CHANNEL SOT-523
e络盟:
功率场效应管, MOSFET, AEC-Q101, P沟道, 20 V, 460 mA, 0.5 ohm, SOT-523, 表面安装
艾睿:
If you need to either amplify or switch between signals in your design, then Diodes Zetex&s;s DMG1013T-7 power MOSFET is for you. Its maximum power dissipation is 270 mW. This product will be shipped in tape and reel packaging so that components can be mounted effectively. This MOSFET transistor has a minimum operating temperature of -55 °C and a maximum of 150 °C. This P channel MOSFET transistor operates in enhancement mode.
Allied Electronics:
MOSFET P-Channel 20V 0.46A SOT523
Chip1Stop:
Trans MOSFET P-CH 20V 0.46A Automotive 3-Pin SOT-523 T/R
Verical:
Trans MOSFET P-CH 20V 0.46A Automotive 3-Pin SOT-523 T/R
Newark:
# DIODES INC. DMG1013T-7 MOSFET, P CH, -20V, SOT-523
儒卓力:
**P-CH-FET+ESD 20V 0,46A SOT523 **
Win Source:
MOSFET P-CH 20V 0.46A SOT-523
通道数 1
针脚数 3
漏源极电阻 0.5 Ω
极性 P-Channel
耗散功率 270 mW
阈值电压 1 V
漏源极电压Vds 20 V
漏源击穿电压 20 V
连续漏极电流Ids 0.46A
上升时间 8.1 nS
输入电容Ciss 59.76pF @16VVds
额定功率Max 270 mW
下降时间 20.7 ns
工作温度Max 150 ℃
工作温度Min 55 ℃
耗散功率Max 270mW Ta
安装方式 Surface Mount
引脚数 3

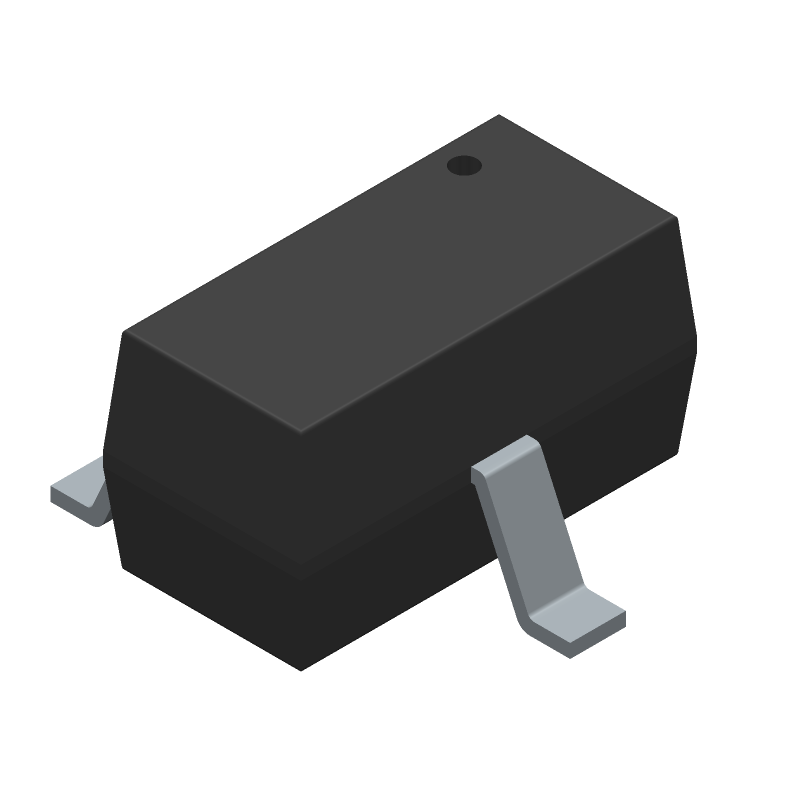

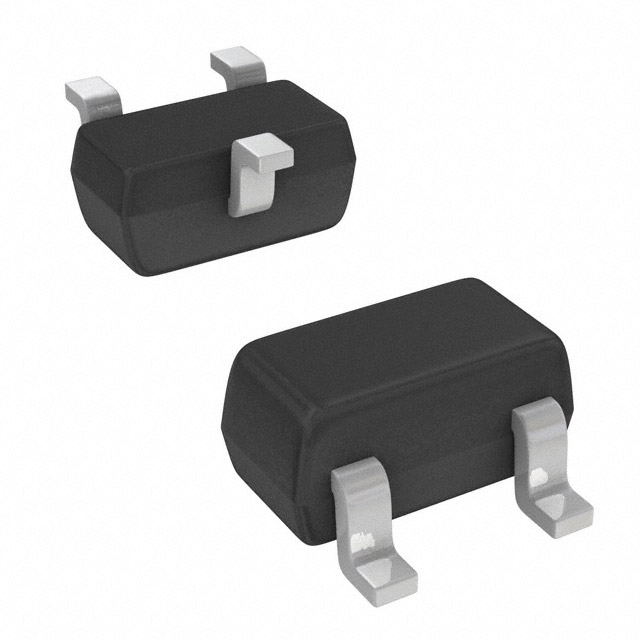

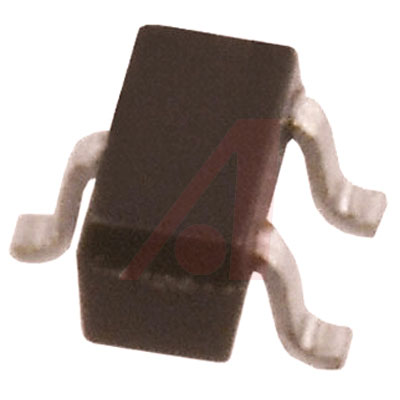

封装 SOT-523-3
封装 SOT-523-3
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
DMG1013T-7 Diodes 美台 | 当前型号 | 当前型号 |
DMG1012T-7 美台 | 类似代替 | DMG1013T-7和DMG1012T-7的区别 |
DMN26D0UT-7 美台 | 类似代替 | DMG1013T-7和DMN26D0UT-7的区别 |
DMG1012UW-7 美台 | 功能相似 | DMG1013T-7和DMG1012UW-7的区别 |
