特性•外延平面模具构建•互补PNP类型可用（DDTA）•内置偏置电阻器R1≠R2•无铅/ RoHS标准•“绿色”设备
集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO| \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO| 50V 集电极连续输出电流IC Collector CurrentIC| 100mA/0.1A 基极输入电阻R1 Input ResistanceR1| 10KΩ/Ohm 基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 47KΩ/Ohm 电阻比R1/R2 Resistance Ratio| 0.21 直流电流增益hFE DC Current GainhFE| 68 截止频率fT Transtion FrequencyfT| 250MHz 耗散功率Pc Power Dissipation| 0.15W/150mW Description & Applications| Features • Epitaxial Planar Die Construction • Complementary PNP Types Available DDTA • Built-In Biasing Resistors, R1≠R2 • Lead Free/RoHS Compliant • "Green" Device 描述与应用| 特性 •外延平面模具构建 •互补PNP类型可用（DDTA） •内置偏置电阻器R1≠R2 •无铅/ RoHS标准 •“绿色”设备
额定电压DC 50.0 V
额定电流 100 mA
额定功率 0.15 W
极性 NPN
耗散功率 0.15 W
击穿电压集电极-发射极 50 V
集电极最大允许电流 100mA
最小电流放大倍数hFE 68 @5mA, 5V
最大电流放大倍数hFE 68
额定功率Max 150 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
增益带宽 250 MHz
耗散功率Max 150 mW
安装方式 Surface Mount
引脚数 3

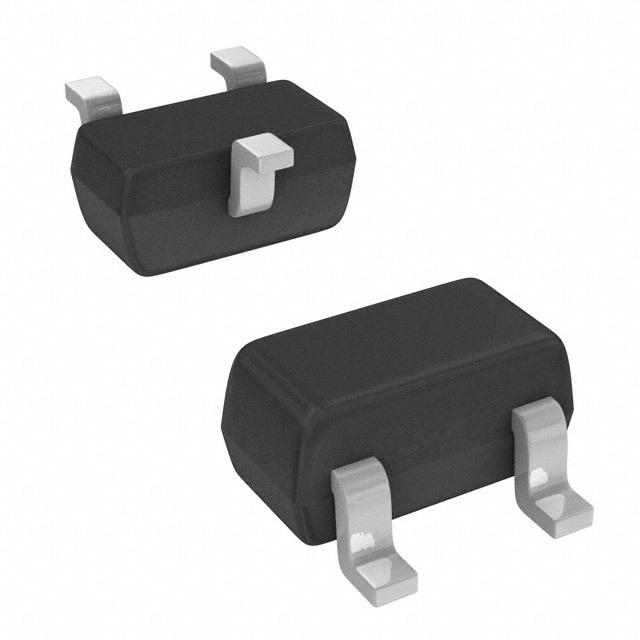

封装 SOT-523-3
宽度 0.8 mm
封装 SOT-523-3
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
DDTC114YE-7-F Diodes 美台 | 当前型号 | 当前型号 |
DDTC114YUA-7-F 美台 | 类似代替 | DDTC114YE-7-F和DDTC114YUA-7-F的区别 |
DDTC114YE-7 美台 | 类似代替 | DDTC114YE-7-F和DDTC114YE-7的区别 |
DDTC114YLP-7 美台 | 功能相似 | DDTC114YE-7-F和DDTC114YLP-7的区别 |
