ECA-1CM471概述

PANASONIC ELECTRONIC COMPONENTS ECA-1CM471 铝电解电容, AEC-Q200 M系列, 470 µF, ± 20%, 16 V, 8 mm, 径向引线

M系列器是车用级别A型, 径向引线极化器. M系列部件具有广范围的电压额定值与电容值. 这些电容器具有小型安装外形, 并且非常适合用于需要超低ESR, 高纹波电流和超长使用寿命的应用.

.: 6.3VDC至100VDC, 电容值范围为2.2µF至22000µF

.: 160VDC至450VDC, 电容值范围为1µF至470µF

.: 符合车用级别AEC-Q200标准

.: 公差: ±20%

.: 耐久度, 85°C下2000h

.: 根据额定电压, 温度范围为-40°C至85°C和-25°C至85°C

.: 高可靠性

ECA-1CM471中文资料参数规格

技术参数

额定电压DC 16.0 V

电容 470 µF

容差 ±20 %

纹波电流 440 mA

纹波电流高频 440mA @120Hz

纹波电流低频 748mA @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 16 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 3.5 mm

外形尺寸

长度 11.5 mm

高度 11.5 mm

直径 8.00 mm

封装 Radial, CAN

引脚间距 3.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 2000h @85℃

制造应用工业, 车用, Industrial, 通用, 便携式器材, 电源管理, Consumer Electronics, Power Management, Automotive, 消费电子产品, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

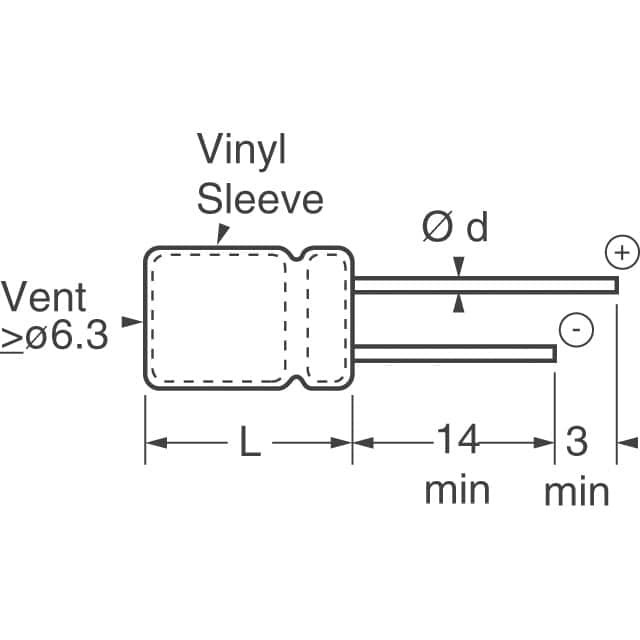

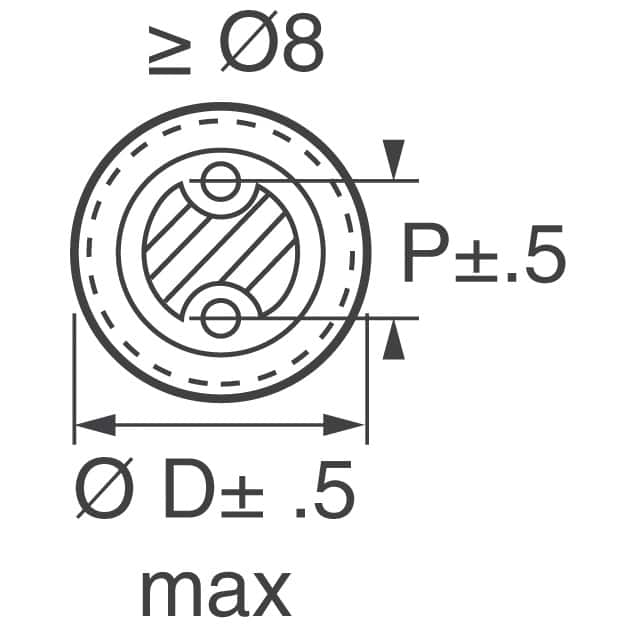

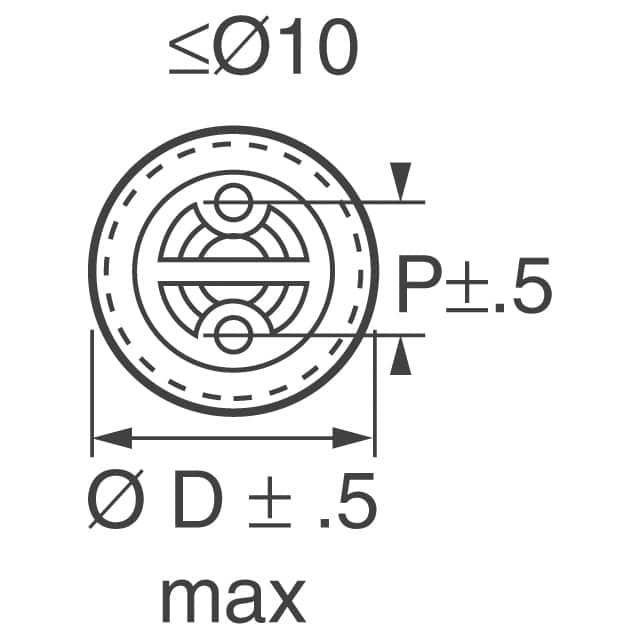

ECA-1CM471引脚图与封装图
