ECA-1HM100参数规格_中文资料_数据手册PDF

ECA-1HM100概述

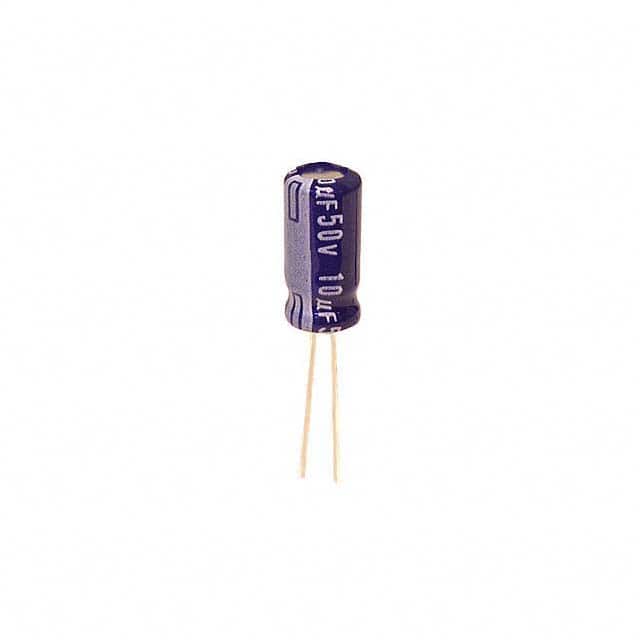

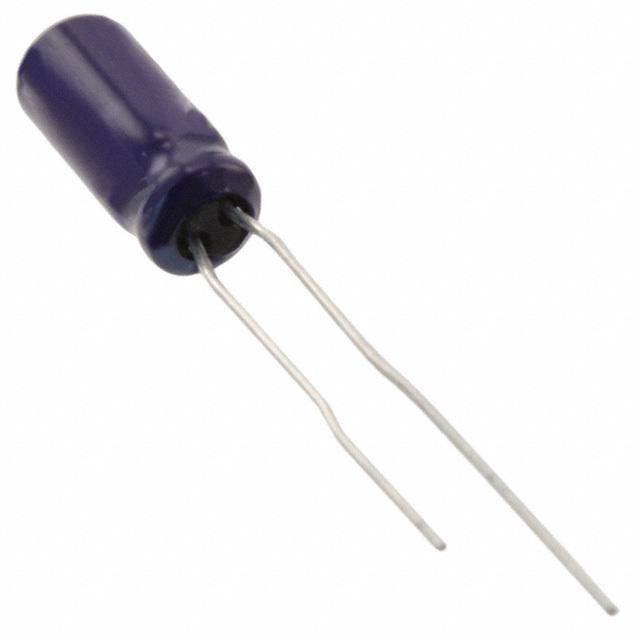

PANASONIC ELECTRONIC COMPONENTS ECA-1HM100 铝电解电容, AEC-Q200 M系列, 10 µF, ± 20%, 50 V, 5 mm, 径向引线

M系列器是车用级别A型, 径向引线极化器. M系列部件具有广范围的电压额定值与电容值. 这些电容器具有小型安装外形, 并且非常适合用于需要超低ESR, 高纹波电流和超长使用寿命的应用.

.: 6.3VDC至100VDC, 电容值范围为2.2µF至22000µF

.: 160VDC至450VDC, 电容值范围为1µF至470µF

.: 符合车用级别AEC-Q200标准

.: 公差: ±20%

.: 耐久度, 85°C下2000h

.: 根据额定电压, 温度范围为-40°C至85°C和-25°C至85°C

.: 高可靠性

ECA-1HM100中文资料参数规格

技术参数

额定电压DC 50 V

电容 10 µF

容差 ±20 %

纹波电流 65 mA

纹波电流高频 65mA @120Hz

纹波电流低频 110.5mA @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

长度 11 mm

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 2000h @85℃

制造应用 Power Management, 工业, Industrial, 便携式器材, 车用, 通用, Automotive, Industrial, Power Management, Consumer Electron, Automotive, Consumer Electronics, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

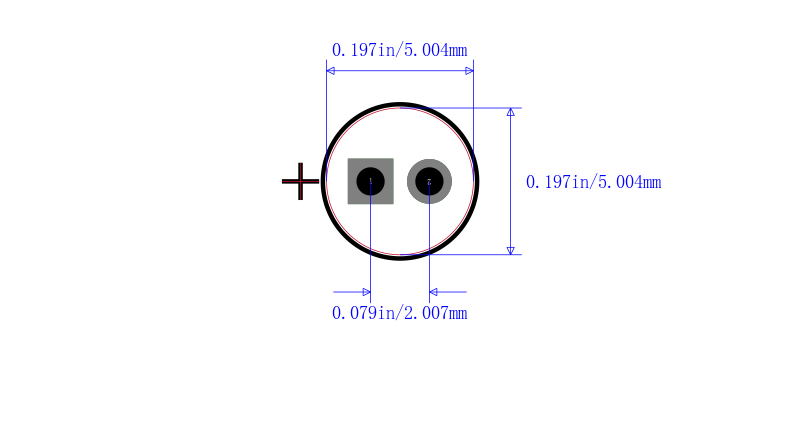

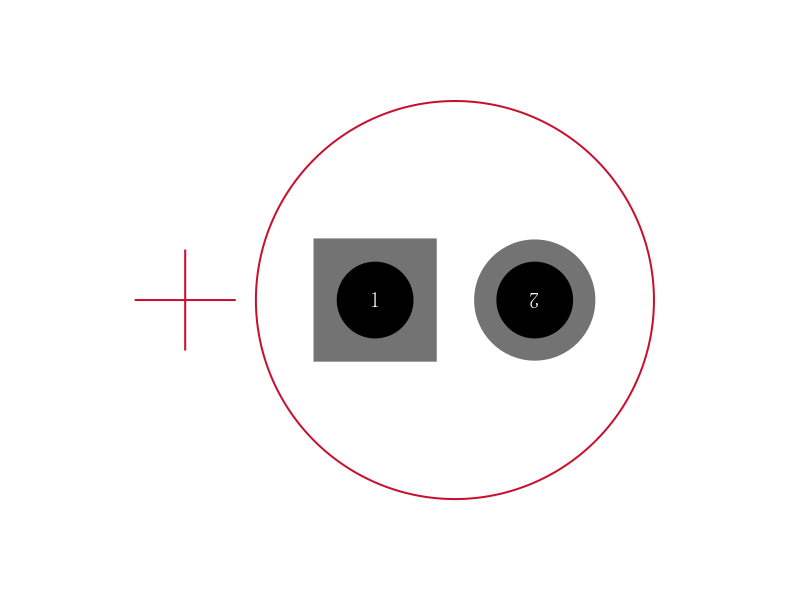

ECA-1HM100引脚图与封装图

在线购买ECA-1HM100

型号： ECA-1HM100

制造商： Panasonic 松下

描述：PANASONIC ELECTRONIC COMPONENTS ECA-1HM100 铝电解电容, AEC-Q200 M系列, 10 µF, ± 20%, 50 V, 5 mm, 径向引线

立即咨询

替代型号ECA-1HM100

型号/品牌	代替类型	替代型号对比
ECA-1HM100 Panasonic 松下	当前型号	当前型号
ECA1HHG100 松下	类似代替	ECA-1HM100和ECA1HHG100的区别
UVR1H100MDD 尼吉康	功能相似	ECA-1HM100和UVR1H100MDD的区别
UVZ1H100MDD 尼吉康	功能相似	ECA-1HM100和UVZ1H100MDD的区别
