ECA-1HM102概述

PANASONIC ELECTRONIC COMPONENTS ECA-1HM102 铝电解电容, AEC-Q200 M系列, 1000 µF, ± 20%, 50 V, 12.5 mm, 径向引线

M系列器是车用级别A型, 径向引线极化器. M系列部件具有广范围的电压额定值与电容值. 这些电容器具有小型安装外形, 并且非常适合用于需要超低ESR, 高纹波电流和超长使用寿命的应用.

.: 6.3VDC至100VDC, 电容值范围为2.2µF至22000µF

.: 160VDC至450VDC, 电容值范围为1µF至470µF

.: 符合车用级别AEC-Q200标准

.: 公差: ±20%

.: 耐久度, 85°C下2000h

.: 根据额定电压, 温度范围为-40°C至85°C和-25°C至85°C

.: 高可靠性

ECA-1HM102中文资料参数规格

技术参数

额定电压DC 50.0 V

电容 1000 µF

容差 ±20 %

纹波电流 1050 mA

纹波电流高频 1.05A @120Hz

纹波电流低频 1.785A @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 25.0 mm

高度 25 mm

直径 12.5 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 2000h @85℃

制造应用工业, 通用, 消费电子产品, Automotive, Industrial, Power Management, Consumer Electron, 便携式器材, Automotive, Consumer Electronics, Power Management, 电源管理, 车用, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

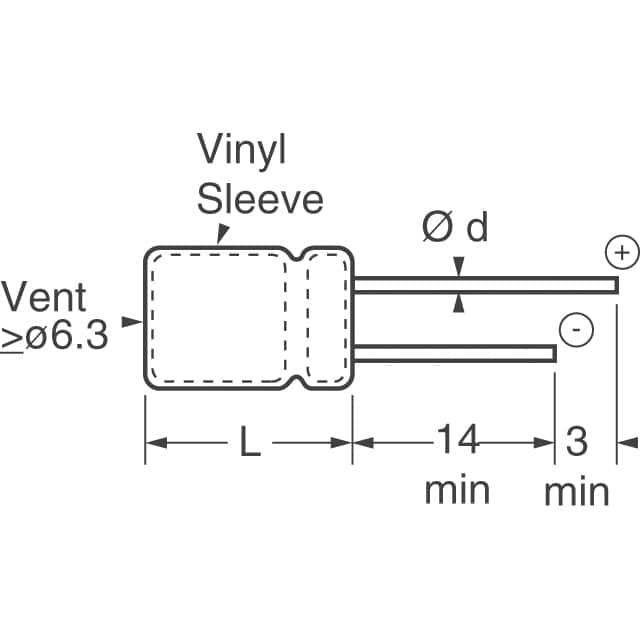

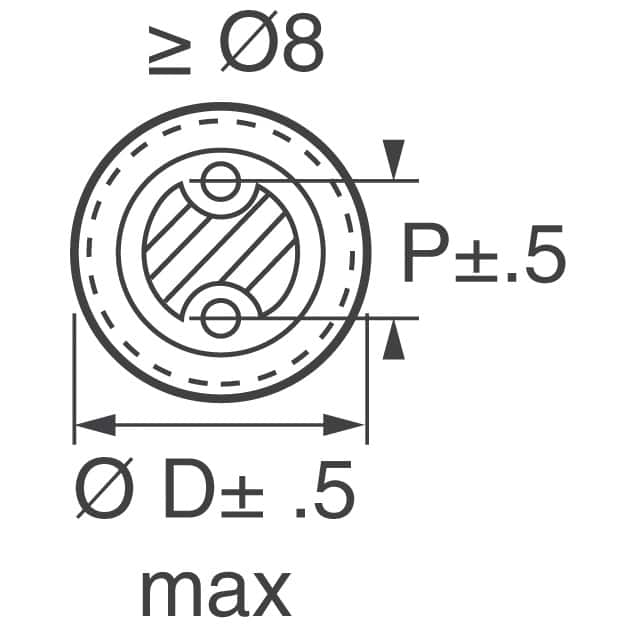

ECA-1HM102引脚图与封装图
