STMICROELECTRONICS ESDA6V1P6 静电保护装置, TVS, SOT-666, 6 引脚
极性Polarization| 单向 Unidirectional \---|--- 反向关断电压/工作电压VRWMReverse Standoff Voltage| 3V 反向击穿电压VBRBreakdown Voltage| 6.1V 峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 150W 峰值脉冲电流IPPmPeak Forward Surge Current| 额定耗散功率PdPower dissipation| Description & Applications| Transil™ array for ESD protection;FEATURES • 4 UNIDIRECTIONAL TRANSIL™ FUNCTIONS. • BREAKDOWN VOLTAGE VBR = 6.1V MIN • LOW LEAKAGE CURRENT < 500 nA • VERY SMALL PCB AREA < 2.6 mm2 描述与应用| TRANSIL™ESD保护阵列;特性 • 4通道阵列单向TRANSIL™功能。 • 击穿电压@VBR=6.1V最小 • 低泄漏电流<500 nA • 非常小的PCB面积<2.6平方毫米
额定电压DC 6.10 V
工作电压 3 V
电容 70 pF
额定功率 150 W
击穿电压 7.2 V
电路数 4
针脚数 6
测试电流 1 mA
最大反向击穿电压 7.2 V
脉冲峰值功率 150 W
最小反向击穿电压 6.1 V
击穿电压 6.1 V
工作温度Max 150 ℃
工作温度Min -40 ℃
安装方式 Surface Mount
引脚数 6

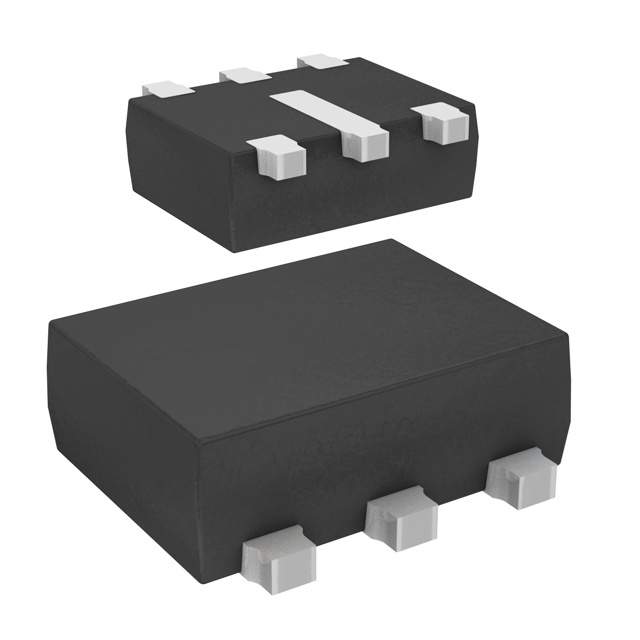

封装 SOT-666
长度 1.70 mm
宽度 1.30 mm
高度 0.6 mm
封装 SOT-666
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 工业, Industrial, 通用, Communications & Networking, 消费电子产品, 军用与航空, Computers & Computer Peripherals, 通信与网络, Aerospace, Defence, Military, 成像, 国防, Imaging, Video & Vision, Consumer Electronics, 视频和目视, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ESDA6V1P6 ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
ESDALC6V1P6 意法半导体 | 类似代替 | ESDA6V1P6和ESDALC6V1P6的区别 |
ESDALC6V1P5 意法半导体 | 功能相似 | ESDA6V1P6和ESDALC6V1P5的区别 |
SP1001-04XTG 力特 | 功能相似 | ESDA6V1P6和SP1001-04XTG的区别 |
