QUAD TRANSIL阵列，用于ESD保护 QUAD TRANSIL ARRAY FOR ESD PROTECTION
DESCRIPTION
The ESDAxxSC5 and ESDAxxSC6 are monolithic voltage suppressors designed to protect components which are connected to data and transmission lines against ESD.
FEATURES
4 UNIDIRECTIONAL TRANSIL FUNCTIONS
LOW LEAKAGE CURRENT: IRmax. < 20µA at VBR
500 W PEAK PULSE POWER 8/20µs
APPLICATIONS
Where transient overvoltage protection in ESD sensitive equipment is required, such as :
-COMPUTERS
\- PRINTERS
\- COMMUNICATION SYSTEMS
\- GSM HANDSETS AND ACCESSORIES
\- OTHER TELEPHONE SET
额定电压DC 14.2 V
工作电压 12 V
电容 100 pF
额定功率 300 W
击穿电压 14.2 V
电路数 4
测试电流 1 mA
脉冲峰值功率 300 W
最小反向击穿电压 14.2 V
击穿电压 14.2 V
工作温度Max 125 ℃
工作温度Min -40 ℃
安装方式 Surface Mount

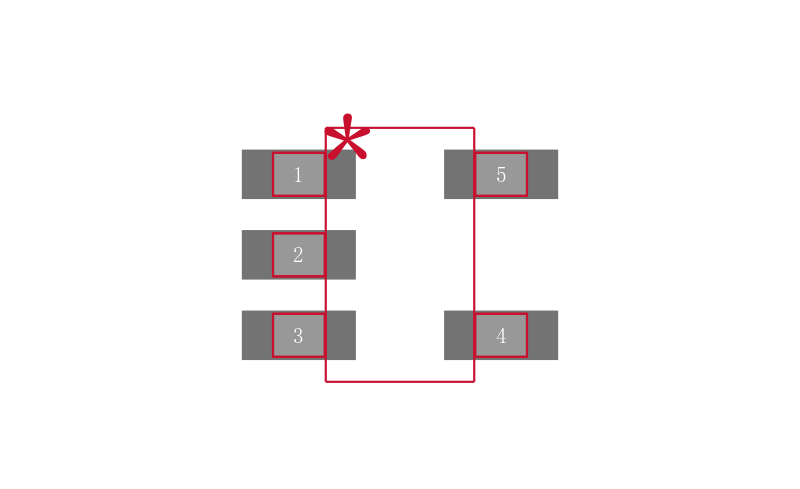

引脚数 5

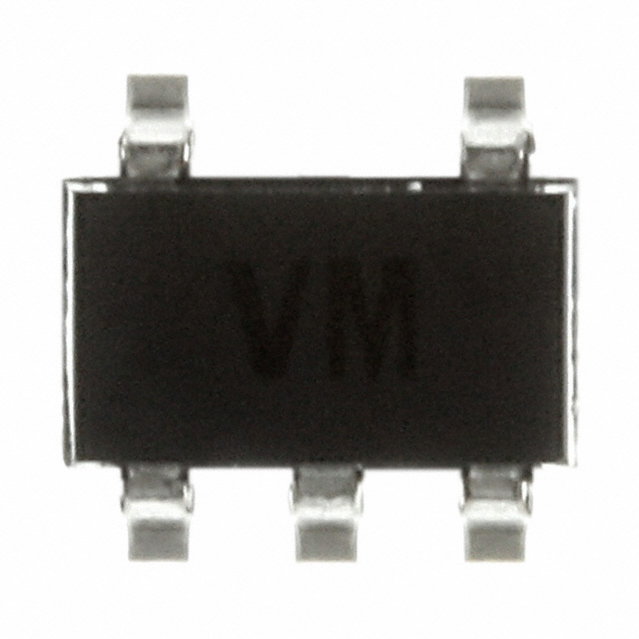

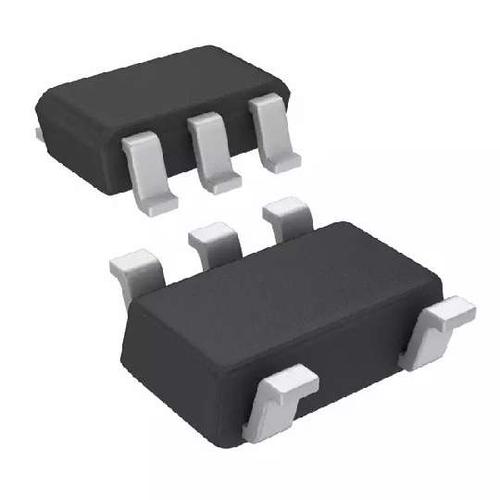

封装 SOT-23-5
长度 3.00 mm
宽度 1.75 mm
高度 1.3 mm
封装 SOT-23-5
工作温度 -40℃ ~ 125℃ TA
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ESDA14V2SC5 ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
SP0504BAHTG 力特 | 功能相似 | ESDA14V2SC5和SP0504BAHTG的区别 |
