STMICROELECTRONICS ESDA14V2L 静电保护装置, 排列, SOT-23, 3 引脚, 1.25 V, 300 W
极性Polarization| 单向 Unidirectional \---|--- 反向关断电压/工作电压VRWMReverse Standoff Voltage| 12V 反向击穿电压VBRBreakdown Voltage| 15V 峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 300W 峰值脉冲电流IPPmPeak Forward Surge Current| 额定耗散功率PdPower dissipation| Description & Applications| DUAL TRANSIL ARRAY FOR ESD PROTECTION;FEATURES • 2 UNIDIRECTIONAL TRANSIL FUNCTIONS. • LOW LEAKAGE CURRENT : IR max. < 20µA at VBR. • 300 W PEAK PULSE POWER 8/20µs 描述与应用| 双 TRANSIL阵列 ESD保护;特点 • 双向TRANSIL功能。 • 低漏电流：IR最大。 <20μAVBR。 • 300 W峰值脉冲功率（8/20μS）
额定电压DC 14.2 V
工作电压 1.25 V
电容 90 pF
额定功率 300 W
击穿电压 14.2 V
电路数 2
通道数 2
针脚数 3
正向电压 1.25 V
耗散功率 300 W
测试电流 1 mA
最大反向击穿电压 15.8 V
脉冲峰值功率 300 W
最小反向击穿电压 14.2 V
击穿电压 14.2 V
工作温度Max 125 ℃
工作温度Min -40 ℃
工作结温 -40℃ ~ 150℃
安装方式 Surface Mount
引脚数 3

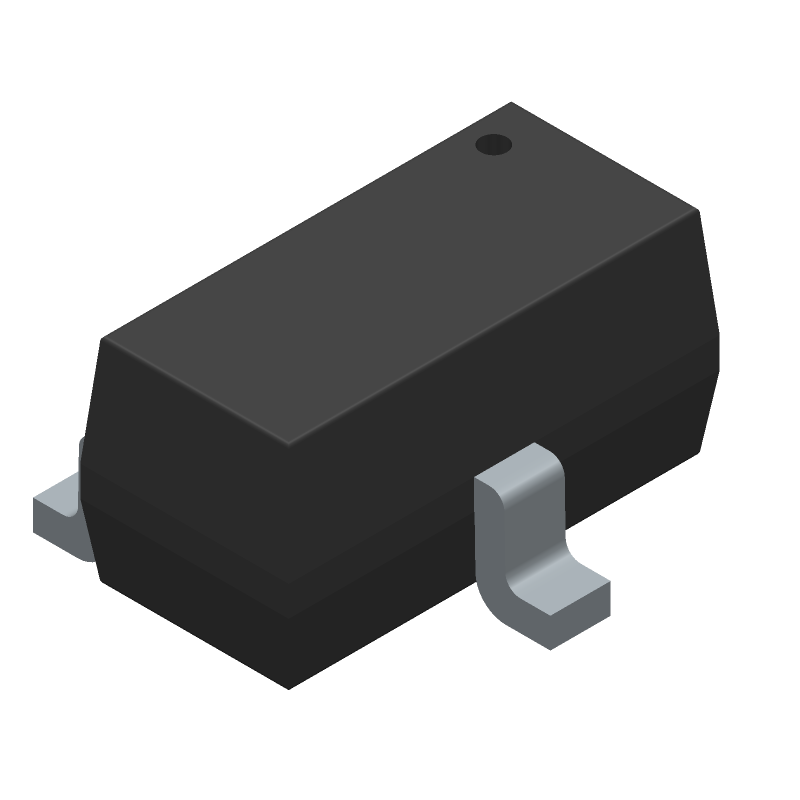

封装 SOT-23-3
长度 2.9 mm
宽度 1.3 mm
高度 0.95 mm
封装 SOT-23-3
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 通信与网络, 工业, 通用, Communications & Networking, 计算机和计算机周边, Computers & Computer Peripherals
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ESDA14V2L ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
SM12 安森美 | 类似代替 | ESDA14V2L和SM12的区别 |
SM12T1G 安森美 | 功能相似 | ESDA14V2L和SM12T1G的区别 |
