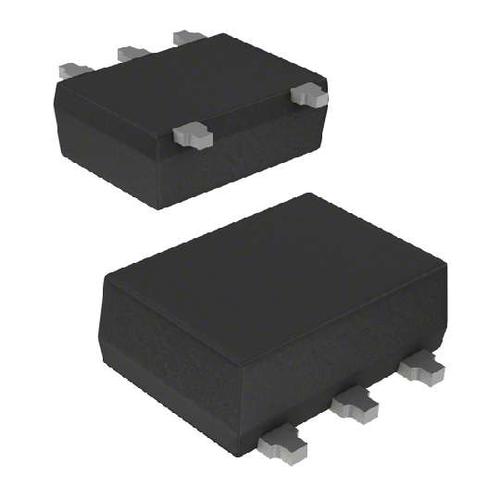

STMICROELECTRONICS ESDALC6V1P5 静电保护装置, TVS, SOT-665, 5 引脚, 30 W
极性Polarization| 单向 Unidirectional \---|--- 反向关断电压/工作电压VRWMReverse Standoff Voltage| 3V 反向击穿电压VBRBreakdown Voltage| 6.1V 峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 30W 峰值脉冲电流IPPmPeak Forward Surge Current| 额定耗散功率PdPower dissipation| Description & Applications| Low capacitance arrays for ESD protection;Features • 2 to 4 unidirectional Transil functions • Breakdown voltage VBR = 6.1 V min. • Low leakage current < 100 nA • Low capacitance 7.5 pF @ 3 V • Very small PCB area < 2.6 mm2 描述与应用| 低电容ESD保护阵列;特性 • 2至4个通道单向TRANSIL功能 • 最小击穿电压VBR=6.1V。 • 低漏电流<100 nA • 低电容（7.5 pF@3 V） • 非常小的PCB面积<2.6平方毫米
额定电压DC 6.10 V
电容 7.5 pF
额定功率 30.0 W
击穿电压 6.10 V
电路数 4
针脚数 5
耗散功率 30 W
测试电流 1 mA
最大反向击穿电压 7.2 V
脉冲峰值功率 30 W
最小反向击穿电压 6.1 V
击穿电压 6.1 V
工作温度Max 150 ℃
工作温度Min -40 ℃
安装方式 Surface Mount
引脚数 5
封装 SOT-665
长度 1.70 mm
宽度 1.30 mm
高度 0.6 mm
封装 SOT-665
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 车用, Computers & Computer Peripherals, Automotive, 通用, Consumer Electronics, 消费电子产品, Wireless, 军用与航空, Aerospace, Defence, Military, Communications & Networking, 无线, 通信与网络, 国防, 工业, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ESDALC6V1P5 ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
BZA956AVL@115 恩智浦 | 类似代替 | ESDALC6V1P5和BZA956AVL@115的区别 |
ESDALC6V1P6 意法半导体 | 功能相似 | ESDALC6V1P5和ESDALC6V1P6的区别 |
SP1001-04XTG 力特 | 功能相似 | ESDALC6V1P5和SP1001-04XTG的区别 |
