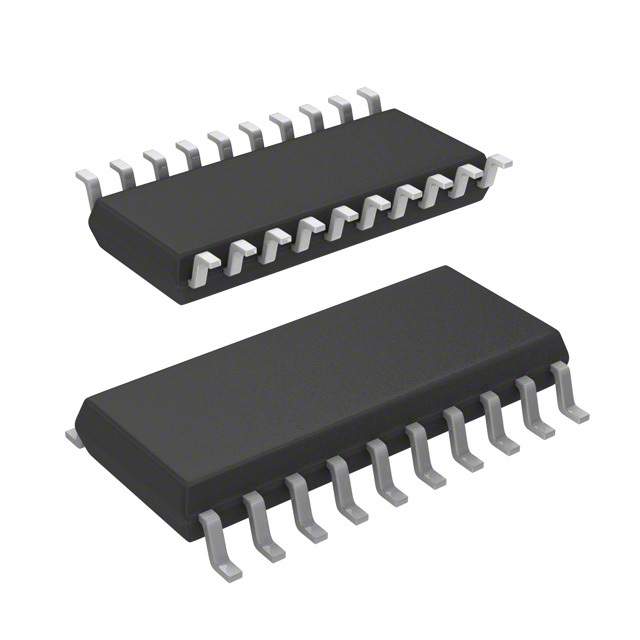

STMICROELECTRONICS ESDA6V1S3 静电保护装置, Transil阵列, SOIC, 20 引脚, 1.25 V
The is a Transil™ Monolithic TVS Array for ESD protection. It is designed to protect components which are connected to data and transmission lines against ESD. It clamps the voltage just above the logic level supply for positive transients and to a diode drop below ground for negative transients.
- .
- 18 Unidirectional Transil™ functions
- .
- <2µA Maximum low leakage current IR
- .
- 200W 8/20 µs Peak pulse power
- .
- High ESD protection level up to 25kV
- .
- High integration
- .
- Suitable for high density boards
额定电压DC 6.10 V
工作电压 1.25 V
电容 120 pF
额定功率 200 W
击穿电压 6.1 V
电路数 18
针脚数 20
测试电流 1 mA
最大反向击穿电压 7.2 V
脉冲峰值功率 200 W
最小反向击穿电压 6.1 V
击穿电压 6.1 V
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
长度 13.0 mm
宽度 7.60 mm
高度 2.35 mm
封装 SOIC-20
工作温度 -55℃ ~ 150℃
产品生命周期 Not Recommended for New Designs
包装方式 Tube
制造应用 Computers & Computer Peripherals, Consumer Electronics, Industrial, 国防, 计算机和计算机周边, 军用与航空, 通信与网络, 消费电子产品, Communications & Networking, 工业, Aerospace, Defence, Military
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ESDA6V1S3 ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
ESDA6V1S3RL 意法半导体 | 完全替代 | ESDA6V1S3和ESDA6V1S3RL的区别 |
ESDA6V1SC6 意法半导体 | 功能相似 | ESDA6V1S3和ESDA6V1SC6的区别 |
