ECA-1HHG220概述

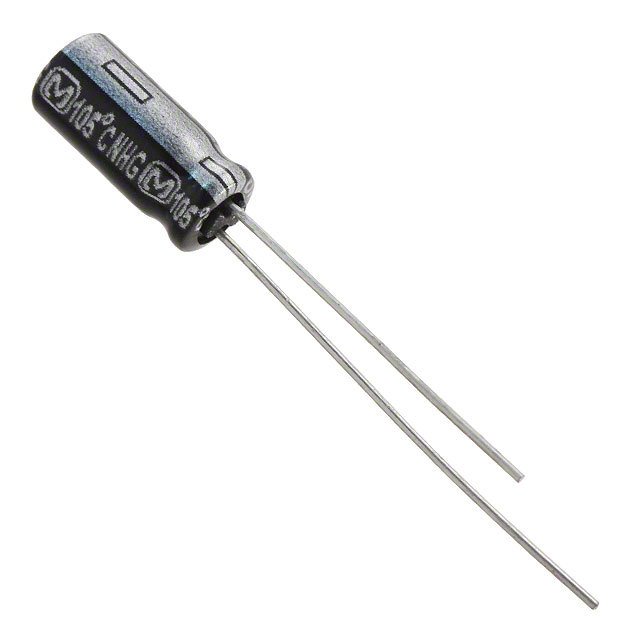

PANASONIC ELECTRONIC COMPONENTS ECA-1HHG220 铝电解电容, AEC-Q200 NHG系列, 22 µF, ± 20%, 50 V, 5 mm, 径向引线

NHG系列是车用级别A型径向引线极化铝电解器. NHG系列器件涵盖大范围的额定电压与电容值. 适用应用包括音频, 视频与通用电子电路.

.: 电容值范围: 2.2µF至22000µF, 6.3VDC至100VDC

.: 电容值范围: 1µF至330µF, 160VDC至450VDC

.: 根据额定电压, 温度范围为-55°C至105°C和-25°C至105°C

.: 电容公差: ±20%

.: 耐久: 1000h至2000h, 105°C

.: 低ESR和高纹波电流

.: 符合车用级别AEC-Q200标准

ECA-1HHG220中文资料参数规格

技术参数

额定电压DC 50.0 V

电容 22 µF

容差 ±20 %

纹波电流 65 mA

纹波电流高频 65mA @120Hz

纹波电流低频 130mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

长度 11.0 mm

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 1000h @105℃

制造应用工业, 车用, Industrial, 通用, Portable Devices, 便携式器材, 电源管理, Power Management, Automotive, 消费电子产品, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

ECA-1HHG220引脚图与封装图

在线购买ECA-1HHG220

型号： ECA-1HHG220

制造商： Panasonic 松下

描述：PANASONIC ELECTRONIC COMPONENTS ECA-1HHG220 铝电解电容, AEC-Q200 NHG系列, 22 µF, ± 20%, 50 V, 5 mm, 径向引线

立即咨询

替代型号ECA-1HHG220

型号/品牌	代替类型	替代型号对比
ECA-1HHG220 Panasonic 松下	当前型号	当前型号
ECA-1HM220 松下	类似代替	ECA-1HHG220和ECA-1HM220的区别
ECA1HM220 松下	类似代替	ECA-1HHG220和ECA1HM220的区别
EKMG500ELL220ME11D 贵弥功	功能相似	ECA-1HHG220和EKMG500ELL220ME11D的区别
