ECA-2AHG100参数规格_中文资料_数据手册PDF

ECA-2AHG100概述

PANASONIC ELECTRONIC COMPONENTS ECA-2AHG100 铝电解电容, AEC-Q200 NHG系列, 10 µF, ± 20%, 100 V, 6.3 mm, 径向引线

NHG系列是车用级别A型径向引线极化铝电解器. NHG系列器件涵盖大范围的额定电压与电容值. 适用应用包括音频, 视频与通用电子电路.

.: 电容值范围: 2.2µF至22000µF, 6.3VDC至100VDC

.: 电容值范围: 1µF至330µF, 160VDC至450VDC

.: 根据额定电压, 温度范围为-55°C至105°C和-25°C至105°C

.: 电容公差: ±20%

.: 耐久: 1000h至2000h, 105°C

.: 低ESR和高纹波电流

.: 符合车用级别AEC-Q200标准

ECA-2AHG100中文资料参数规格

技术参数

额定电压DC 100 V

电容 10 µF

容差 ±20 %

纹波电流 54 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 100 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

长度 11.2 mm

高度 11.2 mm

直径 6.30 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 1000h @105℃

制造应用 Power Management, 工业, Industrial, 便携式器材, 车用, 通用, Automotive, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

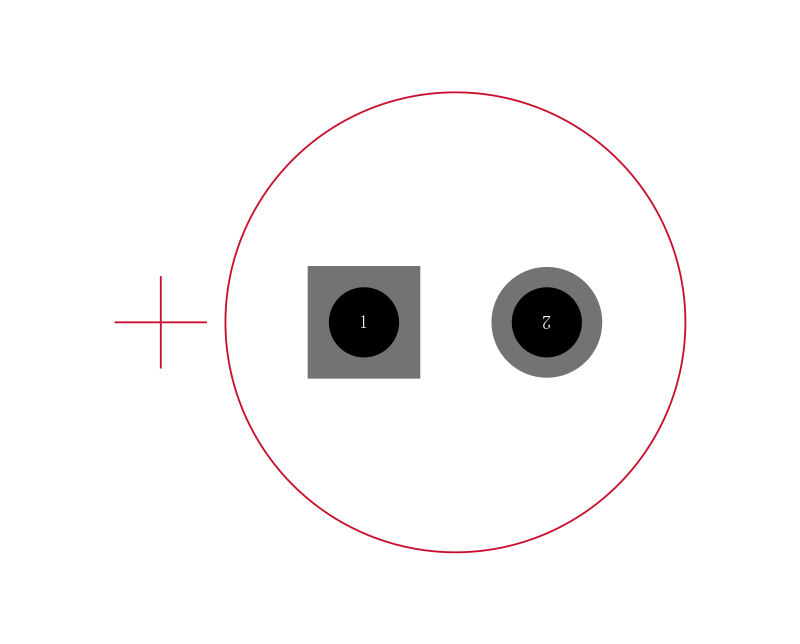

ECA-2AHG100引脚图与封装图

在线购买ECA-2AHG100

型号： ECA-2AHG100

制造商： Panasonic 松下

描述：PANASONIC ELECTRONIC COMPONENTS ECA-2AHG100 铝电解电容, AEC-Q200 NHG系列, 10 µF, ± 20%, 100 V, 6.3 mm, 径向引线

立即咨询

替代型号ECA-2AHG100

型号/品牌	代替类型	替代型号对比
ECA-2AHG100 Panasonic 松下	当前型号	当前型号
EKMG101ELL100MF11D 贵弥功	类似代替	ECA-2AHG100和EKMG101ELL100MF11D的区别
UVR2A100MED 尼吉康	功能相似	ECA-2AHG100和UVR2A100MED的区别
ESH106M100AE3AA 基美	功能相似	ECA-2AHG100和ESH106M100AE3AA的区别
