ES1H概述
FAIRCHILD SEMICONDUCTOR ES1H 快速/超快二极管, 单, 500 V, 1 A, 1.7 V, 35 ns, 30 A

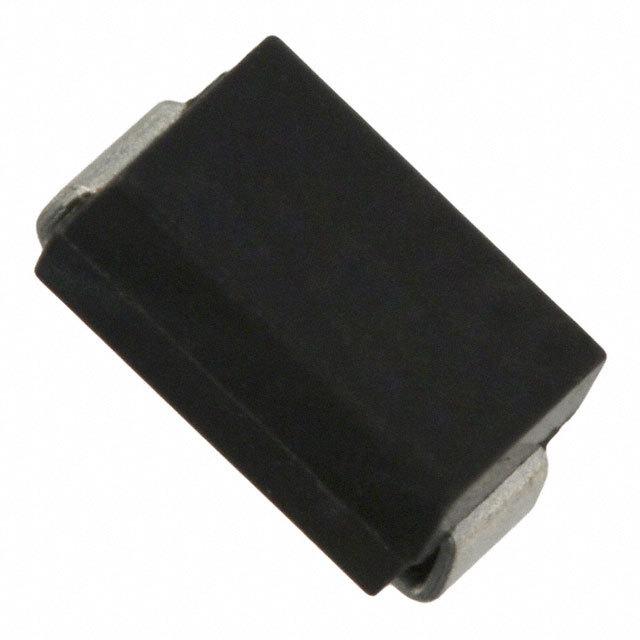

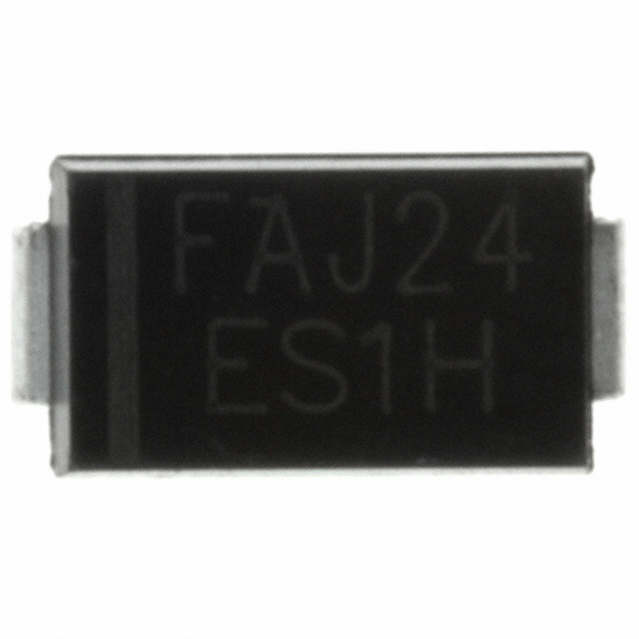

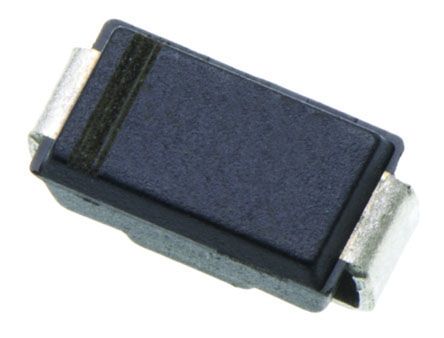

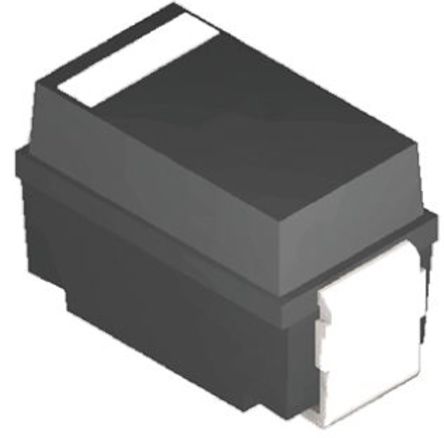

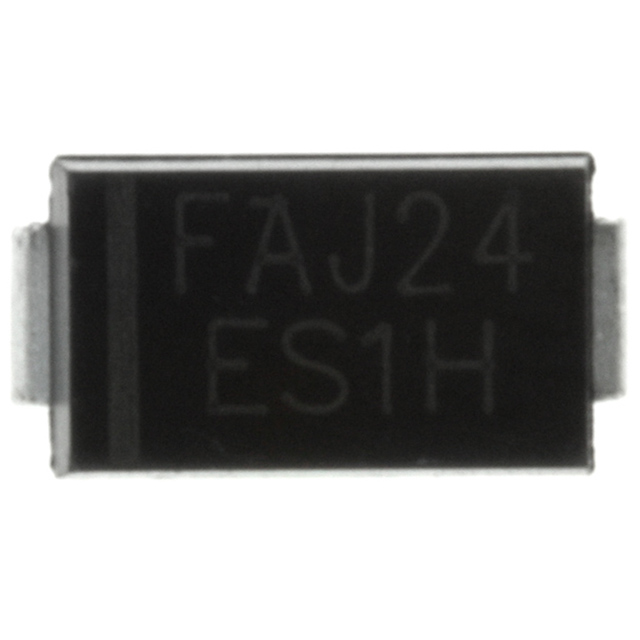

The is a surface-mount Ultra-fast Recovery Rectifier with glass-passivated junction.
- .
- Colour band denotes cathode
- .
- Low-profile package
- .
- Easy pick and place
- .
- Built-in strain-relief
- .
- Superfast recovery times for high efficiency
ES1H中文资料参数规格
技术参数
正向电压 1.7 V
耗散功率 1.47 W
热阻 35℃/W RθJL
反向恢复时间 35 ns
正向电流 1 A
最大正向浪涌电流（Ifsm） 30 A
正向电压Max 1.7 V
正向电流Max 1 A
工作温度Max 150 ℃
工作结温 150℃ Max
工作结温Max 150 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AC
外形尺寸
长度 4.6 mm
宽度 2.9 mm
高度 2.24 mm
封装 DO-214AC
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
