ES1B参数规格_中文资料_数据手册PDF

ES1B概述

FAIRCHILD SEMICONDUCTOR ES1B 快速/超快二极管, 单, 100 V, 1 A, 950 mV, 15 ns, 30 A

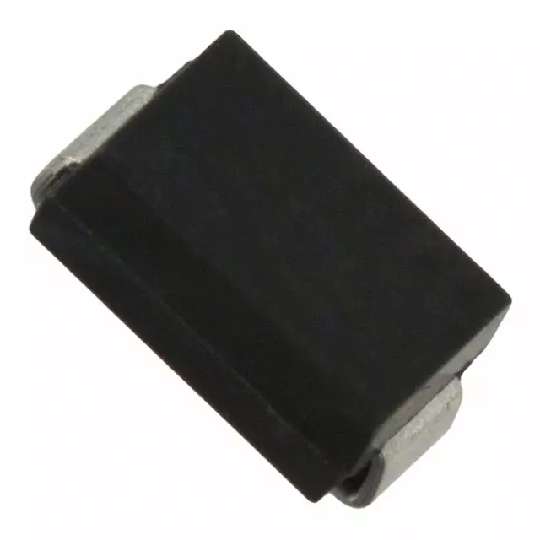

The is a surface-mount Ultra-fast Recovery Rectifier with glass-passivated junction.

.: Colour band denotes cathode

.: Low-profile package

.: Easy pick and place

.: Built-in strain-relief

.: Superfast recovery times for high efficiency

ES1B中文资料参数规格

技术参数

额定电压DC 100 V

额定电流 1 A

电容 7 pF

输出电流 1 A

正向电压 920mV @1A

极性 Standard

耗散功率 1.47 W

热阻 35℃/W RθJL

反向恢复时间 15 ns

正向电流 1 A

最大正向浪涌电流（Ifsm） 30 A

正向电压Max 950 mV

正向电流Max 1 A

工作温度Max 150 ℃

工作温度Min -50 ℃

工作结温Max 150 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AC

外形尺寸

长度 4.6 mm

宽度 2.896 mm

高度 2.235 mm

封装 DO-214AC

物理参数

工作温度 -50℃ ~ 150℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买ES1B

型号： ES1B

制造商： Fairchild 飞兆/仙童

描述：FAIRCHILD SEMICONDUCTOR ES1B 快速/超快二极管, 单, 100 V, 1 A, 950 mV, 15 ns, 30 A

立即咨询

替代型号ES1B

型号/品牌	代替类型	替代型号对比
ES1B Fairchild 飞兆/仙童	当前型号	当前型号
ES1B-E3/61T 威世	功能相似	ES1B和ES1B-E3/61T的区别
ES1B-E3/5AT 威世	功能相似	ES1B和ES1B-E3/5AT的区别
ES1B-TP 美微科	功能相似	ES1B和ES1B-TP的区别
