FAIRCHILD SEMICONDUCTOR ES1J 快速/超快功率二极管, 单, 600 V, 1 A, 1.7 V, 35 ns, 30 A

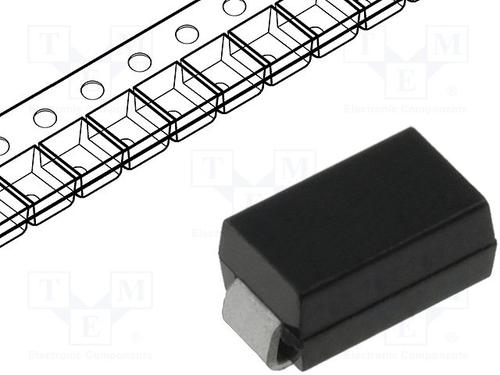

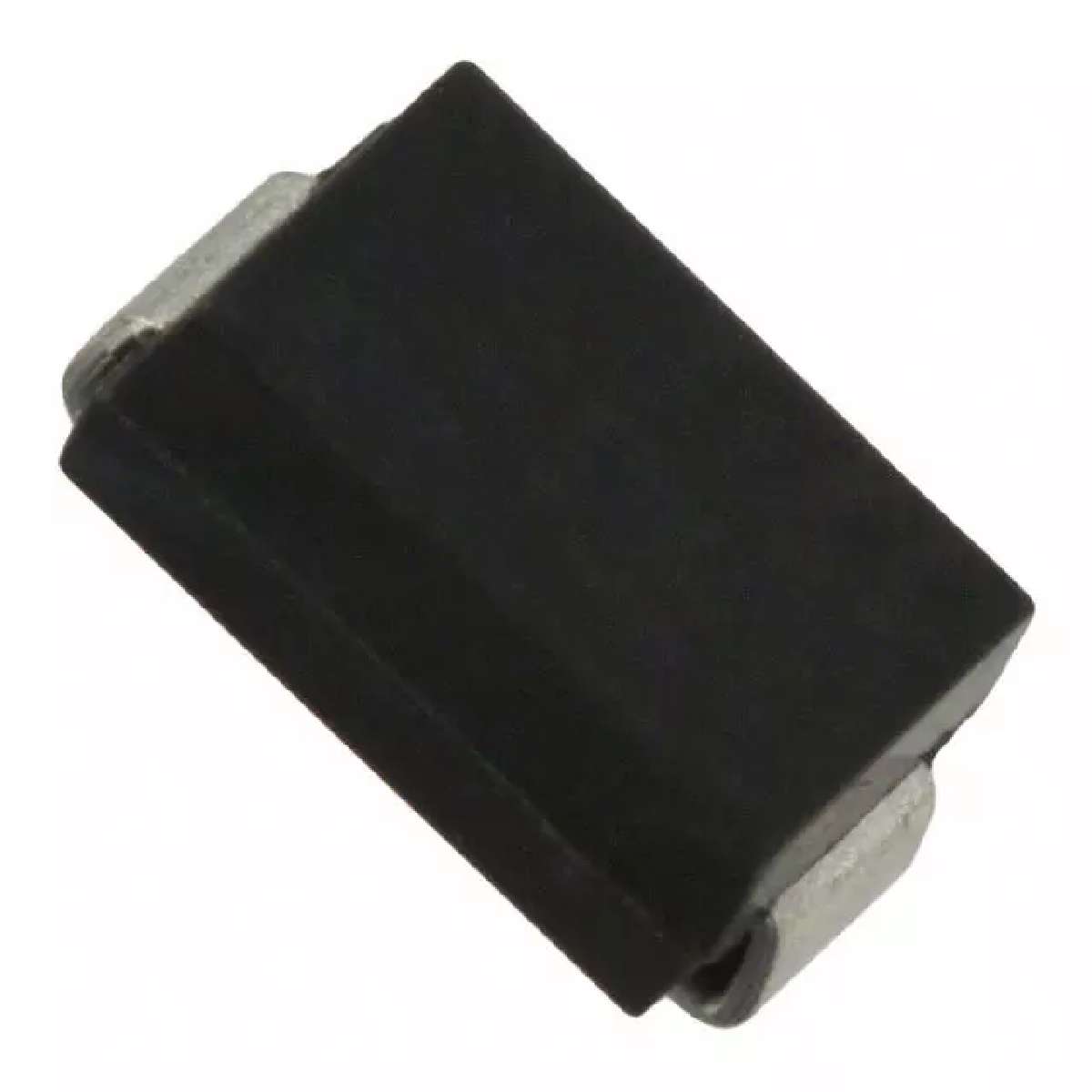

The from is surface mount fast rectifier in SMA DO-214AC package. This device features glass passivated junction, low profile package and fast recovery time for high efficiency.
- .
- Maximum repetitive reverse voltage Vrrm of 600V
- .
- Non repetitive peak forward surge current IFSM of 30A
- .
- Maximum forward Voltage VF of 1.7V at IF 1A
- .
- Maximum forward current IFAV of 1A
- .
- Power dissipation of 1.47W
- .
- Reverse recovery time trr of 35ns
- .
- Operating junction temperature of 150°C
正向电压 1.7V @1A
热阻 35℃/W RθJL
反向恢复时间 35 ns
正向电流 1 A
最大正向浪涌电流（Ifsm） 30 A
正向电压Max 1.7 V
正向电流Max 1 A
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 150℃ Max
工作结温Max 150 ℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AC
长度 4.6 mm
宽度 2.9 mm
高度 2.44 mm
封装 DO-214AC
工作温度 -55℃ ~ 150℃
产品生命周期 Unknown
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ES1J Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
US1J-13-F 美台 | 功能相似 | ES1J和US1J-13-F的区别 |
ES1J-TP 美微科 | 功能相似 | ES1J和ES1J-TP的区别 |
