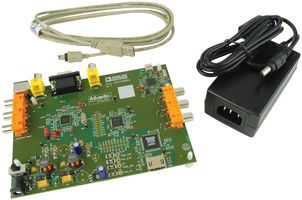

EVAL-ADV7181DEBZ概述
10位， 10通道，多格式SDTV / HDTV 10-Bit, 10-Channel, Multiformat SDTV/HDTV
是一个评估板用于ADV7181D设备, 此电路板是一个10位, 10通道多格式SDTV/HDTV视频解码器和RGB图形数字化仪. 这一多格式解码器支持PAL, NTSC和SECAM标准的转换, 将之从合成或S-视频转换为数字ITU-R BT.656格式. 图形数字化也由 ADV7181D支持. 它可将RGB图形信号由VGA数字化为XGA率, 并将之转换为数字DDR RGB或YCrCb像素输出流. ADV7181D具有SCART和叠加功能, 可同时处理CVBS和标清RGB信号. 这些信号的混合由快速消隐FB引脚控制.
- .
- 合格的汽车应用
- .
- 四个10位模数转换器采样率高达75MHz
- .
- 10模拟输入通道
- .
- SCART快速消隐支持
- .
- 内部抗混叠滤波器
- .
- NTSC, PAL和SECAM色彩标准支持
- .
- 525p/625p组件逐行扫描支持
- .
- 720p/1080i元件支持HDTV
- .
- 3×3 色彩空间转换矩阵
- .
- 数字化红绿蓝图形高达1024×768 70Hz XGA
