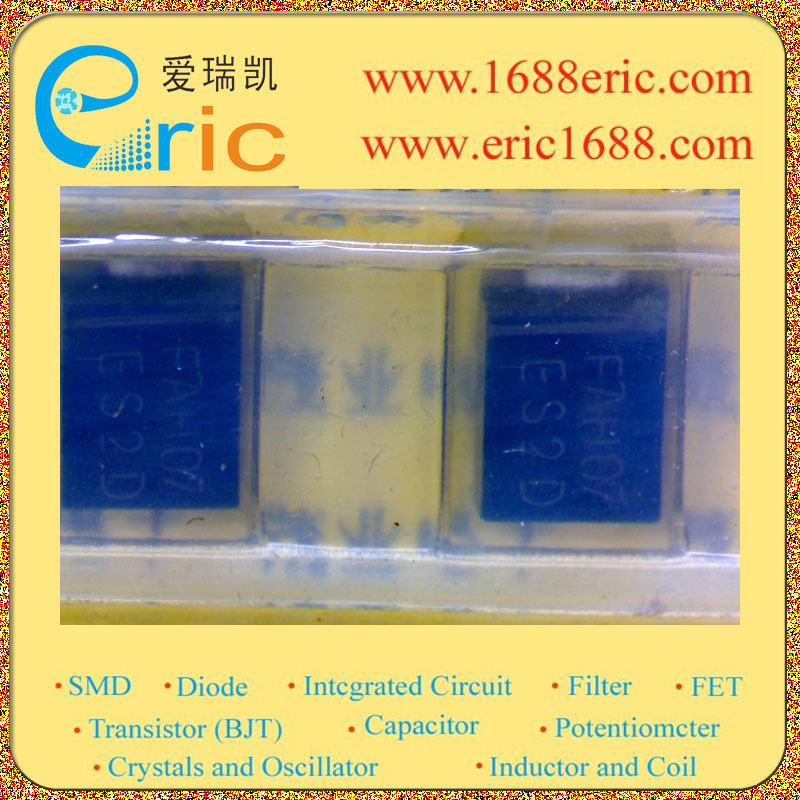

FAIRCHILD SEMICONDUCTOR ES2D 快速/超快二极管, 单, 200 V, 2 A, 900 mV, 20 ns, 50 A
反向电压VrReverse Voltage| 200V \---|--- 平均整流电流IoAverAge Rectified Current| 2A 最大正向电压降VFForward VoltageVf | 0.9V/900mV 反向恢复时间TrrReverse Recovery Time| 20nS 最大耗散功率PdPower dissipation| 1.66W Description & Applications| Fast Rectifiers • For surface mount applications. • Glass passivated junction. • Low profile package. • Easy pick and place. • Built-in strain relief. • Superfast recovery times for high efficiency. 描述与应用| 快速整流器 •对于表面装载应用。 •玻璃钝化结。 •薄型包装。 •轻松取放。 •内置应变起伏。 •超快恢复时间 效率高。
贸泽:
整流器 2.0a Rectifier UF Recovery
艾睿:
Diode Switching 200V 2A 2-Pin SMB T/R
安富利:
Diode Switching 200V 2A 2-Pin DO-214AA T/R
富昌:
ES2D 系列 2 A 200 V 20 ns 表面贴装 快速恢复 整流器 - DO-214AA
Verical:
Diode Switching 200V 2A 2-Pin SMB T/R
Newark:
# FAIRCHILD SEMICONDUCTOR ES2D Fast / Ultrafast Diode, 200 V, 2 A, Single, 900 mV, 20 ns, 50 A
Win Source:
DIODE GEN PURP 200V 2A DO214AA
额定电压DC 200 V
额定电流 2.00 A
电容 18.0 pF
输出电流 ≤2.00 A
正向电压 900mV @2A
极性 Standard
耗散功率 1.66 W
热阻 20℃/W RθJL
反向恢复时间 20 ns
正向电流 2 A
最大正向浪涌电流(Ifsm) 50 A
正向电压Max 900 mV
正向电流Max 2 A
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温Max 150 ℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 4.75 mm
宽度 3.95 mm
高度 2.45 mm
封装 DO-214AA
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ES2D Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
ES2D/2T 威世 | 类似代替 | ES2D和ES2D/2T的区别 |
MURS120T3G 安森美 | 功能相似 | ES2D和MURS120T3G的区别 |
ES2D-E3/52T 威世 | 功能相似 | ES2D和ES2D-E3/52T的区别 |
