ERJ8GEYJ560V概述

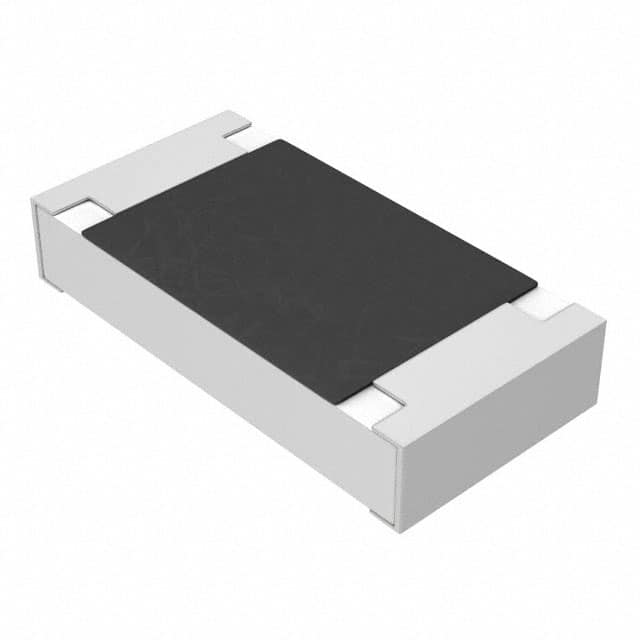

PANASONIC ELECTRONIC COMPONENTS ERJ8GEYJ560V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 56 ohm, 200 V, 1206 [3216公制], 250 mW, ± 5%

ERJ 8G系列器是一款车用级别厚膜片式电阻器. 电阻值范围1ohm至10Mohm, E24十进制值. ERJ系列电阻器具有金属釉厚膜电阻元件与三层电极, 高可靠性.

.: 可选封装尺寸: EIA 01005, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512

.: 小尺寸, 低重量电阻

.: 符合车用级别AEC-Q200标准

.: 最大额定功率: 1W

.: 公差: ±5%

.: 温度系数TCR: -100至+600, -400至+150, ±300和±200ppm/°C

.: 运行温度范围: -55°C至125°C与-55°C至155°C

.: 符合IEC 60115-8, JIS C 5201-8, EIAJ RC-2134B标准

.: 适合回流焊和流焊

ERJ8GEYJ560V中文资料参数规格

技术参数

额定电压DC 200 V

额定功率 250 mW

产品系列 ERJ8G

电阻 56 Ω

阻值偏差 ±5 %

额定电压 200 V

封装参数

安装方式 Surface Mount

封装公制 3216

封装 1206

外形尺寸

长度 3.20 mm

宽度 1.60 mm

高度 600 µm

封装公制 3216

封装 1206

物理参数

温度系数 ±200 ppm/℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 5000

制造应用工业, Consumer Electronics, 车用, Portable Devices, 消费电子产品, 电源管理, Automotive, Power Management, 便携式器材, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15
