ERJ3GEYJ133V参数规格_中文资料_数据手册PDF

ERJ3GEYJ133V概述

PANASONIC ELECTRONIC COMPONENTS ERJ3GEYJ133V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 13 kohm, 75 V, 0603 [1608公制], 100 mW, ± 5%

ERJ 3G系列器是一款车用级别厚膜片式电阻器. 电阻值范围1ohm至10Mohm, E24十进制值. ERJ系列电阻器具有金属釉厚膜电阻元件与三层电极, 高度可靠.

.: 可选封装尺寸: EIA 01005, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512

.: 小尺寸, 低重量电阻

.: 符合车用级别AEC-Q200标准

.: 最大额定功率: 1W

.: 公差: ±5%

.: 温度系数TCR: -100至+600, -400至+150, ±300和±200ppm/°C

.: 运行温度范围: -55°C至125°C与-55°C至155°C

.: 符合IEC 60115-8, JIS C 5201-8, EIAJ RC-2134B标准

.: 适合回流焊和流焊

ERJ3GEYJ133V中文资料参数规格

技术参数

额定电压DC 75.0 V

额定功率 100 mW

产品系列 ERJ3G

电阻 13 kΩ

阻值偏差 ±5 %

额定电压 75 V

封装参数

安装方式 Surface Mount

封装公制 1608

封装 0603

外形尺寸

长度 1.60 mm

宽度 800 µm

高度 0.45 mm

封装公制 1608

封装 0603

物理参数

温度系数 ±200 ppm/℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 5000

制造应用工业, 车用, Industrial, 便携式器材, 电源管理, Consumer Electronics, Power Management, Automotive, 消费电子产品, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

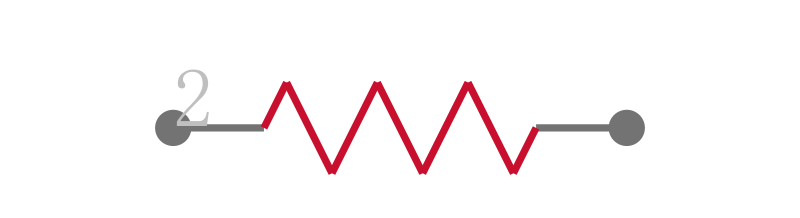

ERJ3GEYJ133V引脚图与封装图

在线购买ERJ3GEYJ133V

型号： ERJ3GEYJ133V

制造商： Panasonic 松下

描述：PANASONIC ELECTRONIC COMPONENTS ERJ3GEYJ133V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 13 kohm, 75 V, 0603 [1608公制], 100 mW, ± 5%

立即咨询

替代型号ERJ3GEYJ133V

型号/品牌	代替类型	替代型号对比
ERJ3GEYJ133V Panasonic 松下	当前型号	当前型号
MCR03EZPJ133 罗姆半导体	功能相似	ERJ3GEYJ133V和MCR03EZPJ133的区别
RK73B1JTTD133J KOA Speer	功能相似	ERJ3GEYJ133V和RK73B1JTTD133J的区别
NRC06J133TRF NIC	功能相似	ERJ3GEYJ133V和NRC06J133TRF的区别
