ERJ3BQF3R0V概述
PANASONIC ELECTRONIC COMPONENTS ERJ3BQF3R0V 电流感应电阻器, 表面安装, AEC-Q200 ERJ系列, 3 ohm, 200 mW, ± 1%, 0603 [1608公制]
ERJ 3B系列器是一款车用级别, 高功率电流感测片式电阻器, 具有低电阻值. 电阻值范围包括5mohm至9.1ohm, E24十进制值. ERJ系列电阻器包含金属釉厚膜电阻元件和三层电极, 提供高可靠性.
- .
- 可选封装尺寸: EIA 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512
- .
- 体积小, 重量轻的电阻
- .
- 符合车用级别AEC-Q200标准
- .
- 最高额定功率: 1W
- .
- 可选公差: ±1%, ±2%和±5%
- .
- TCR值可选: 0至300, 0至500, 0至700, ±75, ±100, ±150, ±200, ±250, ±300ppm/°C
- .
- 工作温度范围-55°C至125°C
- .
- 符合IEC 60115-8, JIS C 5201-8, JEITA RC-2144标准
- .
- 适合回流焊和波峰焊
ERJ3BQF3R0V中文资料参数规格
技术参数
额定功率 200 mW
产品系列 ERJ3B
电阻 3 Ω
阻值偏差 ±1 %
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 1608
封装 0603
外形尺寸
长度 1.6 mm
宽度 0.8 mm
高度 0.45 mm
封装公制 1608
封装 0603
物理参数
工作温度 -55℃ ~ 125℃
温度系数 ±200 ppm/℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 5000
制造应用 Power Management, Portable Devices, Automotive, 便携式器材, Sensing & Instrumentation, 车用, 传感与仪器, 工业, 消费电子产品, Industrial, 电源管理, Consumer Electronics
符合标准
RoHS标准
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

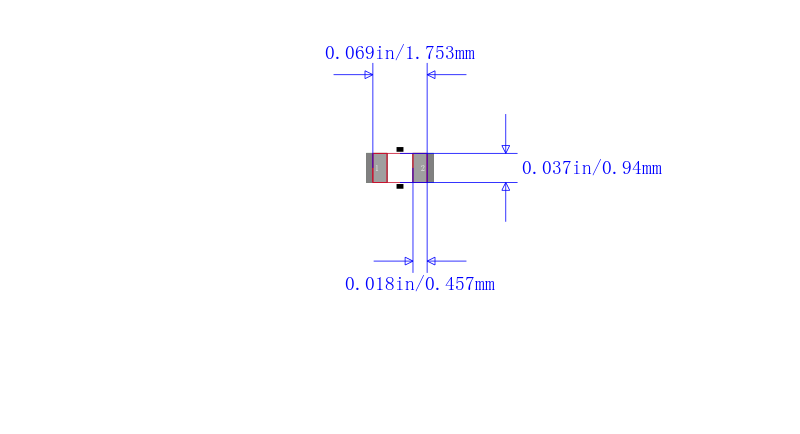

ERJ3BQF3R0V引脚图与封装图
在线购买ERJ3BQF3R0V
型号： ERJ3BQF3R0V
制造商：
Panasonic
松下
描述：PANASONIC ELECTRONIC COMPONENTS ERJ3BQF3R0V 电流感应电阻器, 表面安装, AEC-Q200 ERJ系列, 3 ohm, 200 mW, ± 1%, 0603 [1608公制]
