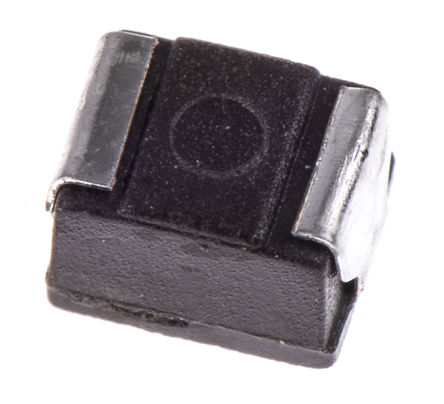

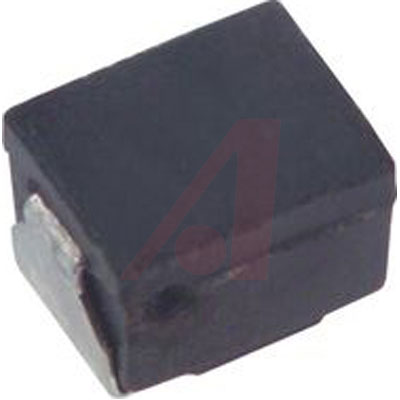

PANASONIC ELECTRONIC COMPONENTS ELJPA101KF 表面贴装高频电感器, ELJ-PA系列, 100 µH, ± 10%, 1210 [3225 公制], 6.5 MHz, 5 ohm
值 Inductance | 100UH \---|--- 误差 Tolerance | ±10% 额定电流 Current Rating | 90MA 饱和电流 Current - Saturation | 不同频率时的Q值 Q @ Frequency | 20@0.796MHZ 自振谐频率SRF Frequency - Self Resonant | 6.5MHZ DC电阻DCR DC Resistance DCR | 5Ω/OHM 屏蔽 Shielding | 无屏蔽 Unshielded 描述与应用 Description & Applications | Features ● High Q ● Good for mounting ● Wide allowable range 1.0 nH to 1000 µH ● Recommended Applications ● CTV, VTR, HIC, HDD, FDD, Cordless telephones, Portable telephones Pagers, Video cameras 技术文档PDF下载 | 在线阅读
额定电流 90 mA
容差 ±10 %
电感 100 µH
自谐频率 6.5 MHz
Q值 20.0
产品系列 ELJPA
电阻 5.00 Ω
共振频率 6.50 MHz
电感公差 ±10 %
测试频率 796 kHz
电阻DC） 5 Ω
额定电流DC 90 mA
工作温度Max 85 ℃
工作温度Min -20 ℃
电阻DC Max 5 Ω
安装方式 Surface Mount
引脚数 2
封装公制 3225
封装 1210
长度 3.2 mm
宽度 2.5 mm
高度 2.2 mm
封装公制 3225
封装 1210
工作温度 -20℃ ~ 85℃
产品生命周期 Unknown
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
