ES2B-E3/52T概述

VISHAY ES2B-E3/52T. 快速/超快二极管, 单, 100 V, 2 A, 900 mV, 20 ns, 50 A

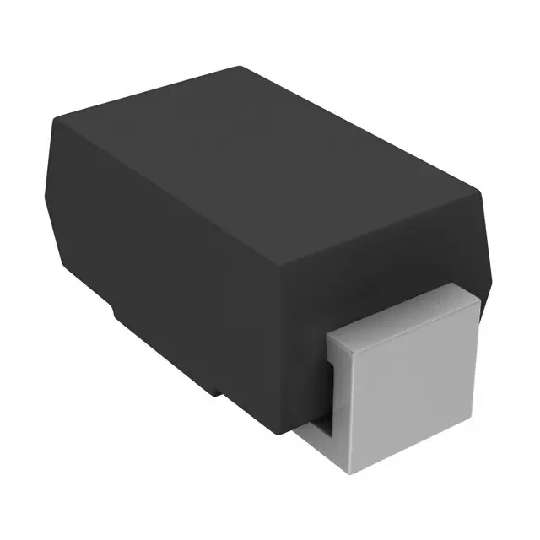

The is a surface-mount Ultra-fast Plastic Rectifier with solderable matte tin-plated terminals. It is suitable for use in high frequency rectification and free-wheeling application in switching mode converters and inverters.

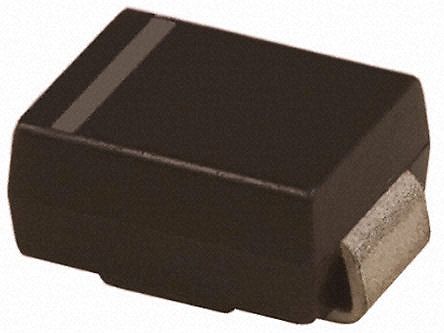

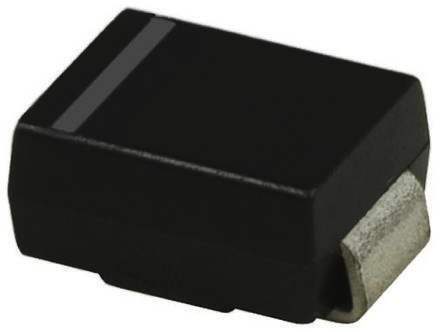

.: Colour band denotes cathode end

.: Glass-passivated pallet chip junction

.: Ideal for automated placement

.: Ultra-fast recovery times for high efficiency

.: Low forward voltage, low power losses

.: High forward surge capability

.: Meets MSL level 1 as per J-STD-020, LF maximum peak of 260°C

.: AEC-Q101 qualified

.: UL94V-0 Flammability rating

ES2B-E3/52T中文资料参数规格

技术参数

额定电压DC 100 V

额定电流 2.00 A

电容 18.0 pF

输出电流 ≤2.00 A

负载电流 2 A

正向电压 0.9 V

极性 Standard

反向恢复时间 30 ns

正向电流 2 A

最大正向浪涌电流（Ifsm） 50 A

正向电压Max 900 mV

正向电流Max 2 A

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温Max 150 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA

外形尺寸

长度 4.57 mm

宽度 3.94 mm

高度 2.24 mm

封装 DO-214AA

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Commercial, Power Management, Automotive, Computers & Computer Peripherals, Communications & Networking, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99
