EEEFPA221XAP参数规格_中文资料_数据手册PDF

EEEFPA221XAP概述

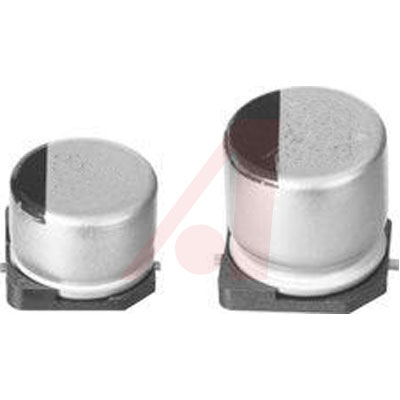

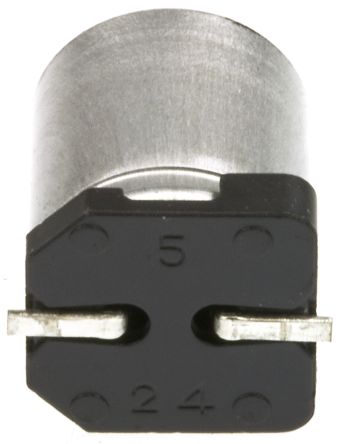

PANASONIC ELECTRONIC COMPONENTS EEEFPA221XAP 铝电解电容, 表面贴装, AEC-Q200 FP系列, 220 µF, 10 V, Radial Can - SMD, 6.3 mm, 0.16 ohm

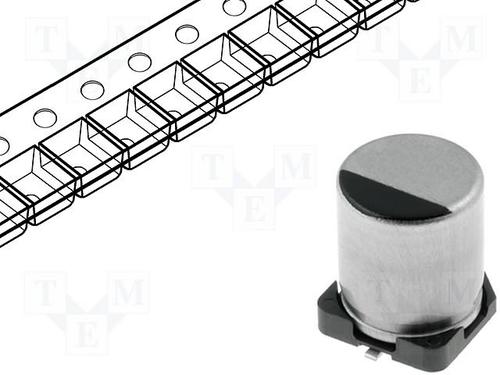

FP 系列卷筒

完整的卷筒表面安装 V 型电解器可耐受较高的回流温度，用于延长使用寿命

Dimensions mm

---

Case Code | A | B Max | I | P | W

B | 4.3 | 5.5 | 1.8 | 1 | 0.65 ±0.1

C | 5.3 | 6.5 | 2.2 | 1.5 | 0.65 ±0.1

D | 6.6 | 5.8 | 2.6 | 1.8 | 0.65 ±0.1

D8 | 6.6 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1

E | 8.3 | 9.5 | 3.4 | 2.2 | 0.65 ±0.1

F | 8.3 | 10 | 3.4 | 3.1 | 0.9 ±0.3

G | 10.3 | 13 | 3.5 | 4.6 | 0.9 ±0.3

EEEFPA221XAP中文资料参数规格

技术参数

额定电压DC 10.0 V

工作电压 10 VDC

电容 220 µF

等效串联电阻ESR 0.16 Ω

容差 ±20 %

纹波电流 600 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

精度 ±20 %

额定电压 10 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

高度 7.7 mm

直径 6.30 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

最小包装 900

寿命（小时） 2000 h

制造应用工业, 车用, Industrial, Portable Devices, Communications & Networking, 便携式器材, Multimedia, 电源管理, Power Management, 通信与网络, Automotive, 消费电子产品, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15
