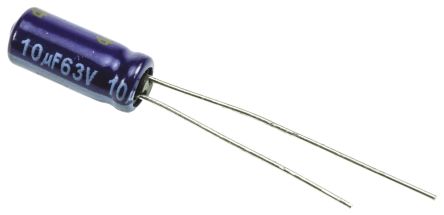

ECA1JM100图片1

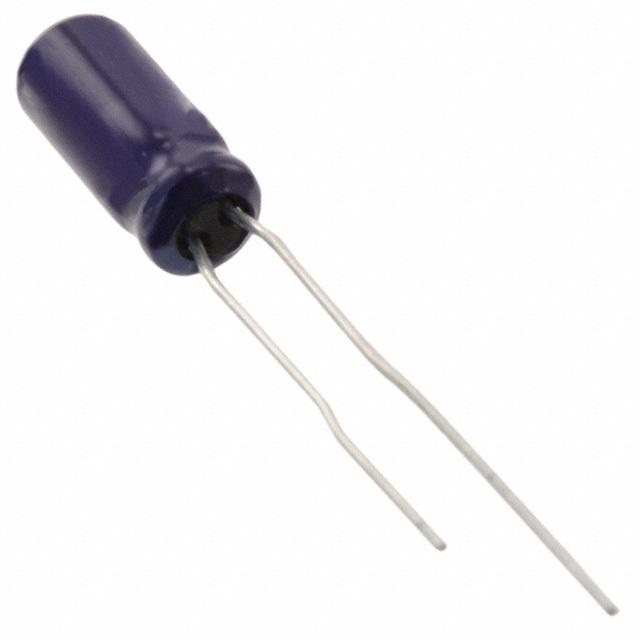

ECA1JM100图片2
ECA1JM100图片3
ECA1JM100图片4
ECA1JM100图片5
ECA1JM100图片6
ECA1JM100概述

PANASONIC ELECTRONIC COMPONENTS  ECA1JM100  铝电解电容, AEC-Q200 M系列, 10 µF, ± 20%, 63 V, 5 mm, 径向引线

M 系列

M 系列 A 型电解器在 +85°C 时具有 2000 小时极佳的耐受性。

尺寸小于 SU 系列

高可靠性

高波纹电流

低阻抗

长寿命

完全密封


欧时:
Panasonic 铝电解电容器 M 系列 63V dc 10μF 通孔 ECA1JM100, ±20%容差, 最高+85°C


e络盟:
铝电解电容, 10 µF, 63 V, M系列, ± 20%, 径向引线, 5 mm


艾睿:
This electrolytic ECA-1JM100 aluminum capacitor from Panasonic has an anode consisting of pure aluminum foil and is used to filter lower frequencies. It can withstand a voltage of 63 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 85 °C. This part has a lead diameter of 0.5 mm and a pitch of 2 mm. Its leakage current is 6.3@2Min μA. The ECA-1JM100 aluminum electrolytic capacitor has a radial termination style. Its capacitance value is 10uF. This product is 11 mm tall with a diameter of 5 mm. It has a tolerance of 20%.


安富利:
Cap Aluminum 10uF 63V 20% 5 X 11mm Radial Aluminum Cylindrical Can 2mm 70mA 2000 hr 85°C Bulk


Newark:
# PANASONIC ELECTRONIC COMPONENTS  ECA1JM100  Aluminium Electrolytic Capacitor, AEC-Q200 M Series, 10 - F, - 20%, 63 V, 5 mm, Radial Leaded


ECA1JM100中文资料参数规格
技术参数

额定电压DC 63.0 V

电容 10 µF

容差 ±20 %

纹波电流 70 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 63 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

长度 11.0 mm

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Each

最小包装 1000

寿命(小时) 2000h @85℃

制造应用 工, 工业, 便携式器材, Automotive, Industrial, Power Management, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

ECA1JM100引脚图与封装图

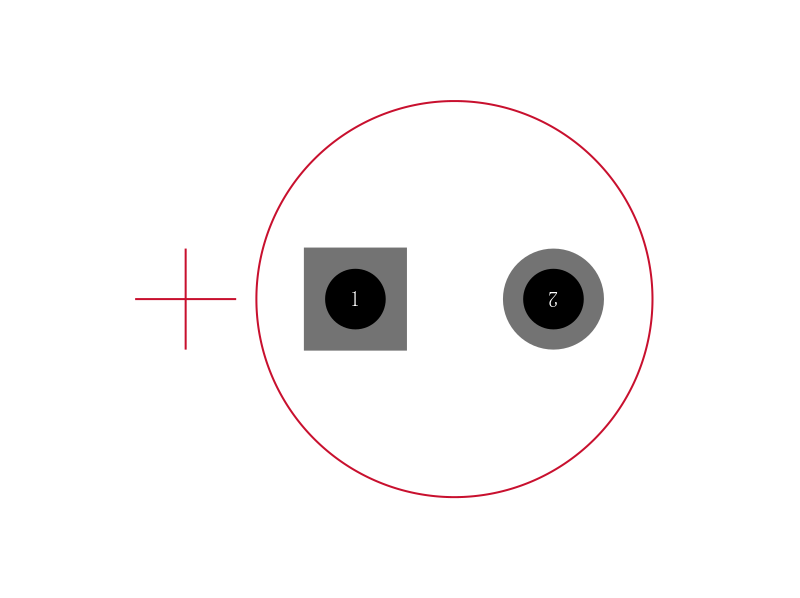

ECA1JM100引脚图

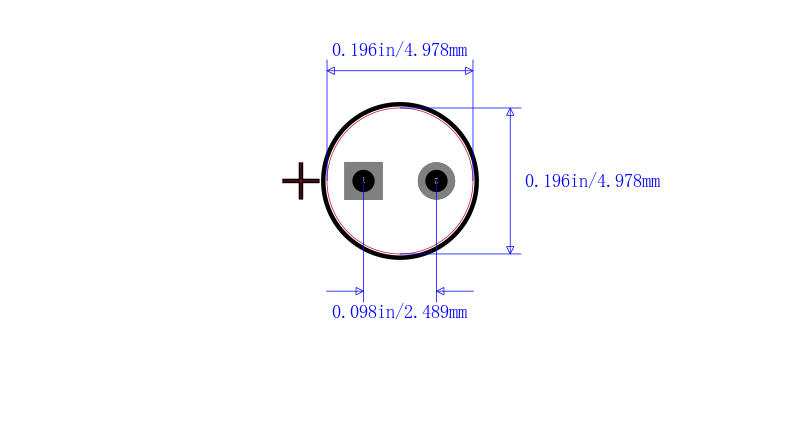

ECA1JM100封装图
ECA1JM100封装焊盘图
在线购买ECA1JM100
型号: ECA1JM100
制造商: Panasonic 松下
描述:PANASONIC ELECTRONIC COMPONENTS  ECA1JM100  铝电解电容, AEC-Q200 M系列, 10 µF, ± 20%, 63 V, 5 mm, 径向引线
替代型号ECA1JM100
型号/品牌 代替类型 替代型号对比

ECA1JM100

Panasonic 松下

当前型号

当前型号

MAL203858109E3

威世

类似代替

ECA1JM100和MAL203858109E3的区别

63PK10MEFC5X11

Rubycon

类似代替

ECA1JM100和63PK10MEFC5X11的区别
