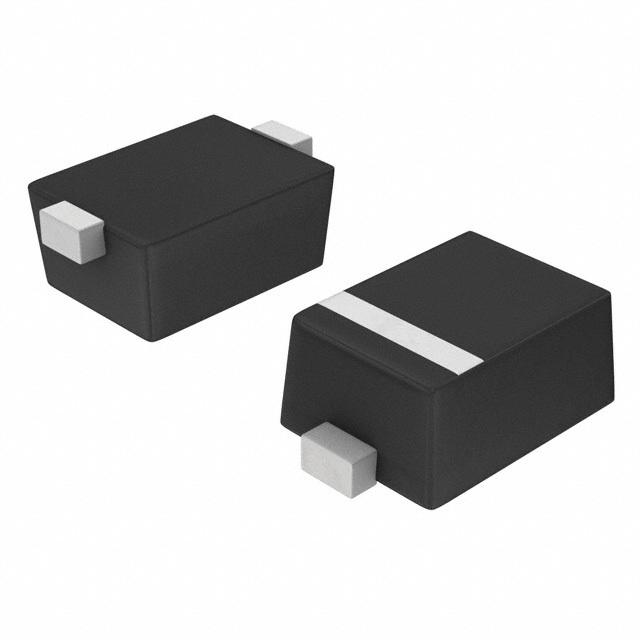

ESD7951ST5G图片1
ESD7951ST5G图片2
ESD7951ST5G图片3
ESD7951ST5G图片4
ESD7951ST5G图片5
ESD7951ST5G图片6
ESD7951ST5G图片7
ESD7951ST5G图片8
ESD7951ST5G图片9
ESD7951ST5G图片10
ESD7951ST5G概述

ON SEMICONDUCTOR  ESD7951ST5G  ESD Protection Device, 12.9 V, SOD-923, 2 Pins, 5 V, 150 mW 新

低电容 ESD 保护阵列

### 瞬态电压抑制器,On Semiconductor


得捷:
TVS DIODE 5VWM 12.9VC SOD923


立创商城:
ESD7951ST5G


欧时:
TVS 二极管 ON Semiconductor ESD7951ST5G 双向, 0.15W, 12.9V, 2针 SOD-923封装


贸泽:
ESD 抑制器/TVS 二极管 LOW CAP BI- DIRECTIONAL ESD


艾睿:
Protect your investments from electrostatic discharge by implementing this tvs ESD7951ST5G ESD protection device from ON Semiconductor. This device&s;s maximum clamping voltage is 12.9 V. This ESD diode has a maximum ESD protection device voltage of ±15@Air Gap/±8@Contact Disc kV. This ESD diode has an operating temperature range of -55 °C to 125 °C. This component will be shipped in tape and reel packaging for effective mounting and safe delivery. It is made in a single configuration. Its capacitance value is 0.9 pF.


Allied Electronics:
ESD7951ST5G, Bi-Directional TVS Diode, 150mW, 2-Pin SOD-923


安富利:
ESD Suppressor TVS ±15KV 2-Pin SOD-923 T/R


Chip1Stop:
ESD Suppressor TVS ±15kV Automotive 2-Pin SOD-923 T/R


Verical:
ESD Suppressor TVS 5V Automotive 2-Pin SOD-923 T/R


Newark:
# ON SEMICONDUCTOR  ESD7951ST5G  ESD Protection Device, 12.9 V, SOD-923, 2 Pins, 5 V, 150 mW


力源芯城:
2通道低电容


Win Source:
TVS DIODE 5VWM 12.9VC SOD923


ESD7951ST5G中文资料参数规格
技术参数

工作电压 5 V

电容 0.9 pF

无卤素状态 Halogen Free

击穿电压 5.4 V

电路数 1

针脚数 2

耗散功率 150 mW

钳位电压 12.9 V

测试电流 1 mA

脉冲峰值功率 0.15 W

最小反向击穿电压 5.4 V

工作温度Max 125 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 125℃

耗散功率Max 150 mW

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-923-2

外形尺寸

长度 0.85 mm

宽度 0.65 mm

高度 0.4 mm

封装 SOD-923-2

物理参数

工作温度 -55℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 汽车级, USB 2.0, High Speed Antenna Applications

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

ESD7951ST5G引脚图与封装图
ESD7951ST5G引脚图
ESD7951ST5G封装图
ESD7951ST5G封装焊盘图
