ERZV10D471概述

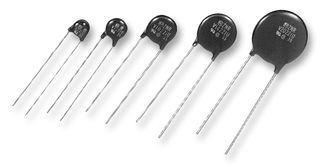

ZNR 系列，10mm 直径，Panasonic相对于紧凑尺寸，浪涌电流处理能力大相对于标准变阻器，增加了两倍浪涌电流处理能力类型 | 直径（标称 /最大）mm | 节距 mm | 高度（印刷电路板上） mm ---|---|---|--- ERZV05 | 5 / 7 | 5 ±1 | 10 ERZV07 | 7 / 8.5 | 5 ±1 | 11.5 ERZV10 | 10 / 12.5 | 7.5 ±1 | 15.5 ERZV14 | 14 / 16 | 7.5 ±1 | 19 ERZV20 | 20 / 21.5 | 10 ±1 | 24.5 ### 瞬态电压抑制器径向金属氧化物变阻器

The is a "ZNR" type-D Transient/Surge Absorber with large surge current and energy handling capability for absorbing transient overvoltage in a compact size. It is ideal for transistor, diode, IC, thyristor or triac semiconductor protection and relay or electromagnetic valve surge absorption.

.: Large withstanding surge current capability in compact size

.: Large "energy handling capability" absorbing transient over-voltages in compact size

ERZV10D471中文资料参数规格

技术参数

额定电压DC 385 V

额定电压AC 300 V

电容 230 pF

额定功率 400 mW

钳位电压 775 V

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压DC Max 385 V

额定电压AC Max 300 V

封装参数

安装方式 Through Hole

封装片状10mm

外形尺寸

宽度 6.2 mm

高度 14.5 mm

封装片状10mm

厚度 6.2 mm

物理参数

材质 Zinc Oxide

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Bulk

制造应用 Industrial, Consumer Electronics, Communications & Networking, Test & Measurement

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

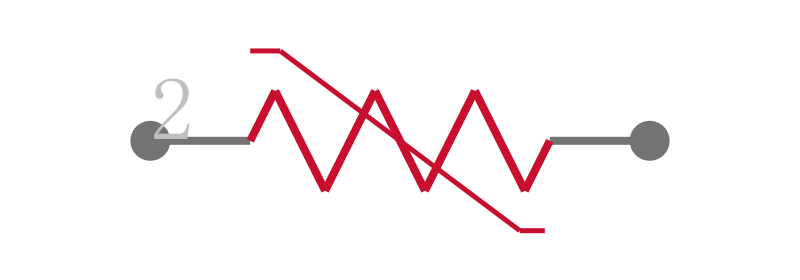

ERZV10D471引脚图与封装图

在线购买ERZV10D471

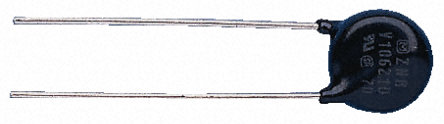

型号： ERZV10D471

制造商： Panasonic 松下

描述：ZNR 系列，10mm 直径，Panasonic 相对于紧凑尺寸，浪涌电流处理能力大相对于标准变阻器，增加了两倍浪涌电流处理能力类型 | 直径（标称 /最大）mm | 节距 mm | 高度（印刷电路板上） mm ---|---|---|--- ERZV05 | 5 / 7 | 5 ±1 | 10 ERZV07 | 7 / 8.5 | 5 ±1 | 11.5 ERZV10 | 10 / 12.5 | 7.5 ±1 | 15.5 ERZV14 | 14 / 16 | 7.5 ±1 | 19 ERZV20 | 20 / 21.5 | 10 ±1 | 24.5 ### 瞬态电压抑制器径向金属氧化物变阻器

立即咨询

替代型号ERZV10D471

型号/品牌	代替类型	替代型号对比
ERZV10D471 Panasonic 松下	当前型号	当前型号
ERZVGAD471 松下	完全替代	ERZV10D471和ERZVGAD471的区别
ERZVA9D471 松下	完全替代	ERZV10D471和ERZVA9D471的区别
ERZV09D471 松下	完全替代	ERZV10D471和ERZV09D471的区别
