EEEHB1V100R

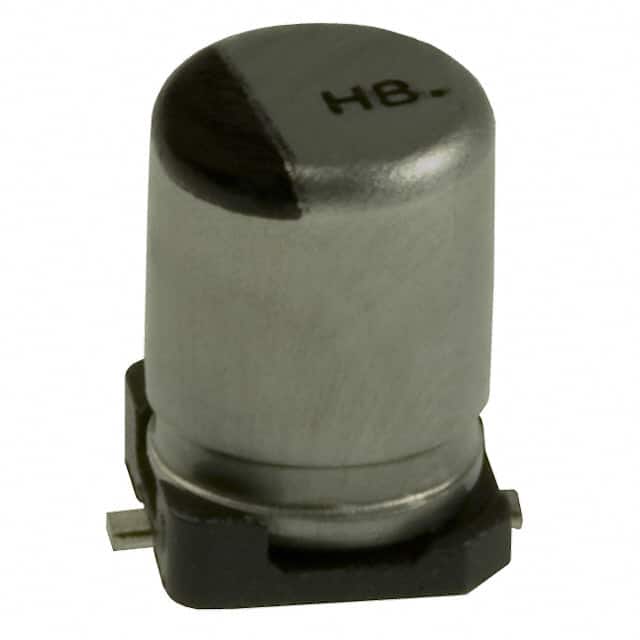

PANASONIC ELECTRONIC COMPONENTS  EEEHB1V100R  铝电解电容, 表面贴装, AEC-Q200 HB系列, 10 µF, 35 V, Radial Can - SMD, 5 mm

HB 系列

HB 系列 V 型电解器在 +105°C 条件下的耐受性可达 2000 小时。 这些表面安装电容器为薄型。

符合 AEC-Q200 规格（可能略有偏差）

此系列中的一些电容器可耐受高回流温度

高波纹电流

高可靠性

低阻抗

长寿命

表面安装

### 应用

Panasonic HB 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于电源、反相器、电动机驱动器、测量仪器、HEMS、BEMS 和 FEM 中的工业基础设施。 其他合适的应用包括：ICT 应用，如 PC、基站、数据中心、非接触式充电。 HB 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括照明、医疗设备、OA 设备、电动工具和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。

电容容差 % | 20

---|---

温度范围 °C | \- 40 至 +105

泄漏电流 | 0.01CV 或 3μA（以较大值为准）

105°C 条件下预期寿命（小时） | 2000

尺寸（毫米）

---

外壳代码 | A | B 最大值 | I | P | W

B | 4.3 | 5.5 | 1.8 | 1.0 | 0.65 ±0.1

C | 5.3 | 6.5 | 2.2 | 1.5 | 0.65 ±0.1

D | 6.6 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1

E | 8.3 | 9.5 | 3.4 | 2.2 | 0.65 ±0.1

F | 8.3 | 10 | 3.4 | 3.1 | 0.9 ±0.2

G | 10.3 | 13 | 3.5 | 4.6 | 0.9 ±0.2

Test conditions

---

Ripple current max. quoted at 120 Hz and at max. operating temperature |

D.F. Max. | 120 Hz +20°C, Tan Delta: 120 Hz, I+20°C

Impedance | @100 kHz

Dia. | +/- 0.5 mm

Length | +0.1/-0.2 mm
