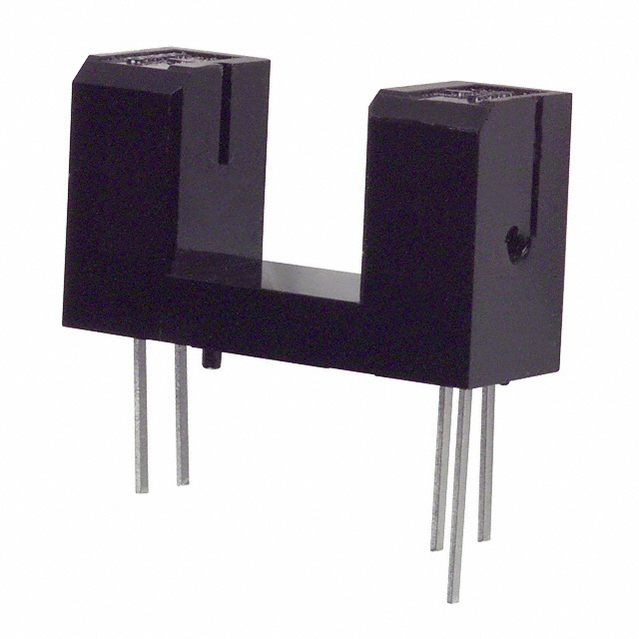

EE-SX3070

EE-SX3070图片1
EE-SX3070图片2
EE-SX3070图片3
EE-SX3070图片4
EE-SX3070图片5
EE-SX3070图片6
EE-SX3070图片7
EE-SX3070图片8
EE-SX3070图片9
EE-SX3070图片10
EE-SX3070图片11
EE-SX3070图片12
EE-SX3070图片13
EE-SX3070概述

光学开关(透射型,光电IC输出) Transmissive Dark ON PCB 8mm slot

光学传感器 穿透光束 0.315"(8mm) PCB 安装


得捷:
SENSOR OPTICAL 8MM PCB MOUNT


立创商城:
EE-SX3070


贸泽:
光学开关(透射型,光电IC输出) Transmissive Dark ON PCB 8mm slot


艾睿:
Photointerrupter Transmissive 8mm Photologic, Open Collector 5-Pin


Chip1Stop:
Photointerrupter Transmissive 8mm Photologic, Open Collector 5-Pin


TME:
Sensor: photoelectric; through-beam with slot; Usup:4.5÷16VDC


Verical:
Photointerrupter Transmissive 8mm Photologic, Open Collector 5-Pin


Newark:
# OMRON ELECTRONIC COMPONENTS  EE-SX3070  Transmissive Photo Interrupter, Photo / Optical IC, Through Hole, 8 mm, 0.5 mm, 50 mA, 4 V


MASTER:
Photointerrupter Transmissive 8mm Photologic, Open Collector 5-Pin


Online Components:
Photointerrupter Transmissive 8mm Photologic, Open Collector 5-Pin


Electro Sonic:
Photointerrupter Transmissive 8mm Photologic, Open Collector 5-Pin


EE-SX3070中文资料参数规格
技术参数

电源电压DC 12.0 V, 16.0 V max

输出电流 16.0 mA

供电电流 3.2 mA

通道数 1

正向电压 1.2 V

波长 940 nm

耗散功率 250 mW

正向电流 50 mA

击穿电压 4 V

正向电流Max 15 mA

下降时间 20 µs

工作温度Max 75 ℃

工作温度Min -40 ℃

耗散功率Max 250 mW

电源电压 4.5V ~ 16V

封装参数

安装方式 Through Hole

引脚数 5

封装 PCB Mount

外形尺寸

长度 17.7 mm

宽度 8 mm

高度 10 mm

封装 PCB Mount

物理参数

工作温度 -40℃ ~ 75℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8541408000;8541406050

数据手册

EE-SX3070引脚图与封装图
EE-SX3070引脚图
在线购买EE-SX3070
型号: EE-SX3070
制造商: Omron 欧姆龙
描述:光学开关(透射型,光电IC输出) Transmissive Dark ON PCB 8mm slot
替代型号EE-SX3070
型号/品牌 代替类型 替代型号对比

EE-SX3070

Omron 欧姆龙

当前型号

当前型号

EE-SX4070

欧姆龙

类似代替

EE-SX3070和EE-SX4070的区别
