EEEFK1C470UR参数规格_中文资料_数据手册PDF

EEEFK1C470UR概述

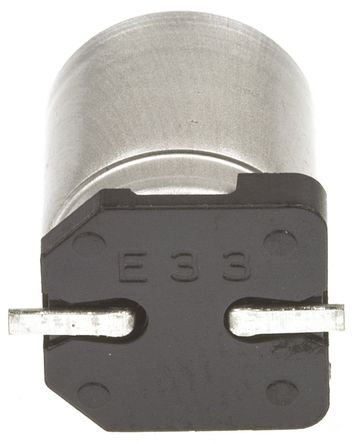

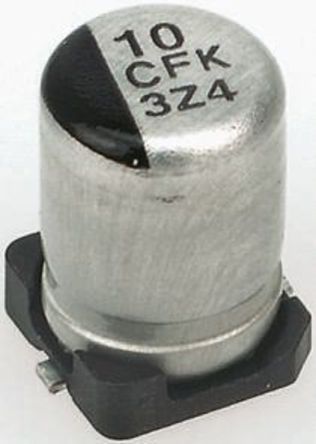

PANASONIC ELECTRONIC COMPONENTS EEEFK1C470UR 铝电解电容, 表面贴装, AEC-Q200 FK系列, 47 µF, 16 V, Radial Can - SMD, 5 mm

FK 系列卷筒

以满卷形式提供，的 FK 系列铝电解器是 FC 系列的微型型号，相比 FC 系列降低了 40-60% 的阻抗值。这些电解电容器具有长达 5000 小时的长使用寿命，且符合 AEC-Q200 标准，适用于汽车应用。带有 A

.: 后缀的部件号可耐受较高的回流温度，用于延长使用寿命。

Dimensions mm

---

Case Code | A | B Max | I | P | W

B | 4.3 | 5.5 | 1.8 | 1 | 0.65 ±0.1

C | 5.3 | 6.5 | 2.2 | 1.5 | 0.65 ±0.1

D | 6.6 | 5.8 | 2.6 | 1.8 | 0.65 ±0.1

D8 | 6.6 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1

E | 8.3 | 9.5 | 3.4 | 2.2 | 0.65 ±0.1

F | 8.3 | 10 | 3.4 | 3.1 | 0.9 ±0.3

G | 10.3 | 13 | 3.5 | 4.6 | 0.9 ±0.3

EEEFK1C470UR中文资料参数规格

技术参数

额定电压DC 16.0 V

工作电压 16 VDC

电容 47 µF

容差 ±20 %

纹波电流 160 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

精度 ±20 %

额定电压 16 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

长度 5.80 mm

宽度 6.50 mm

高度 5.8 mm

直径 5.00 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

最小包装 1000

寿命（小时） 2000h @105℃

制造应用 Power Management, 工业, Industrial, 便携式器材, 车用, Automotive, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

EEEFK1C470UR引脚图与封装图

在线购买EEEFK1C470UR

型号： EEEFK1C470UR

制造商： Panasonic 松下

描述：PANASONIC ELECTRONIC COMPONENTS EEEFK1C470UR 铝电解电容, 表面贴装, AEC-Q200 FK系列, 47 µF, 16 V, Radial Can - SMD, 5 mm

立即咨询

替代型号EEEFK1C470UR

型号/品牌	代替类型	替代型号对比
EEEFK1C470UR Panasonic 松下	当前型号	当前型号
EEEFPC470UAR 松下	类似代替	EEEFK1C470UR和EEEFPC470UAR的区别
EMZA160ADA470ME61G 贵弥功	类似代替	EEEFK1C470UR和EMZA160ADA470ME61G的区别
EEVFK1C470UR 松下	类似代替	EEEFK1C470UR和EEVFK1C470UR的区别
