ECA-1AM222参数规格_中文资料_数据手册PDF

ECA-1AM222概述

PANASONIC ELECTRONIC COMPONENTS ECA-1AM222 铝电解电容, AEC-Q200 M系列, 2200 µF, ± 20%, 10 V, 10 mm, 径向引线

2200 µF 10 V 铝电解器径向，Can - 85°C 时为 2000 小时

得捷:
CAP ALUM 2200UF 20% 10V RADIAL

艾睿:
Cap Aluminum Lytic 2200uF 10V 20% 10 X 20mm Radial 5mm 920mA 2000h 85°C Automotive Bulk

Chip1Stop:
Cap Aluminum Lytic 2200uF 10V 20% 10 X 20mm Radial 5mm 920mA 2000h 85C Bulk

Verical:
Cap Aluminum Lytic 2200uF 10V 20% 10 X 20mm Radial 5mm 920mA 2000h 85C Automotive Bulk

Newark:
# PANASONIC ELECTRONIC COMPONENTS ECA-1AM222 Electrolytic Capacitor, 2200 µF, 10 V, M Series, ± 20%, Radial Leaded, 10 mm

MASTER:
Cap Aluminum Lytic 2200uF 10V 20% 10 X 20mm Radial 5mm 920mA 2000h 85°C Automotive Bulk

Online Components:
Cap Aluminum Lytic 2200uF 10V 20% 10 X 20mm Radial 5mm 920mA 2000h 85°C Bulk

Electro Sonic:
Cap Aluminum Lytic 2200uF 10V 20% 10 X 20mm Radial 5mm 920mA 2000h 85°C Automotive Bulk

ECA-1AM222中文资料参数规格

技术参数

额定电压DC 10.0 V

电容 2200 µF

容差 ±20 %

纹波电流 920 mA

纹波电流高频 920mA @120Hz

纹波电流低频 1.564A @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 10 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 20.0 mm

高度 20 mm

直径 10.0 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 2000h @85℃

制造应用工业, 车用, Industrial, 通用, 电源管理, 便携式器材, Consumer Electronics, Power Management, Automotive, 消费电子产品, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

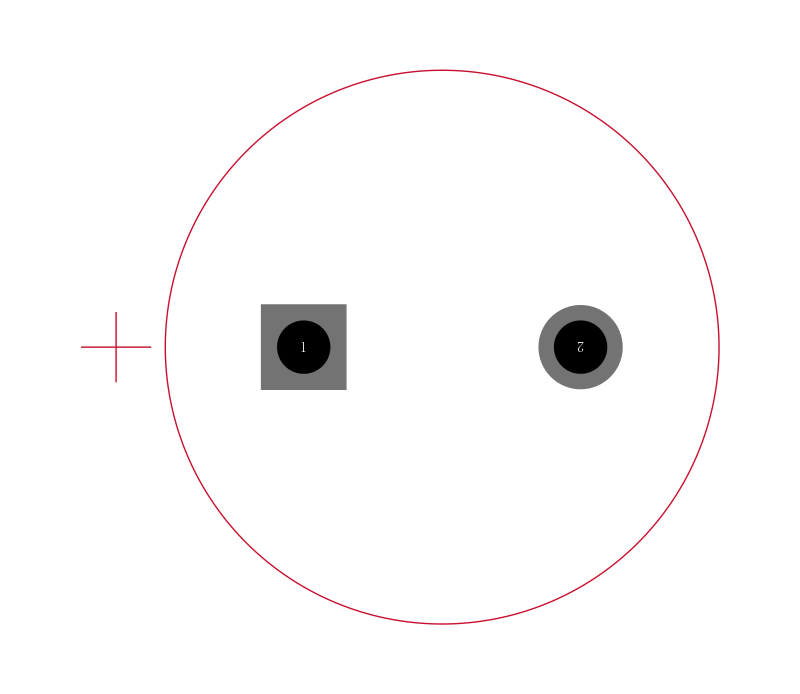

ECA-1AM222引脚图与封装图

在线购买ECA-1AM222

型号： ECA-1AM222

制造商： Panasonic 松下

描述：PANASONIC ELECTRONIC COMPONENTS ECA-1AM222 铝电解电容, AEC-Q200 M系列, 2200 µF, ± 20%, 10 V, 10 mm, 径向引线

立即咨询

替代型号ECA-1AM222

型号/品牌	代替类型	替代型号对比
ECA-1AM222 Panasonic 松下	当前型号	当前型号
ECA-1AM222B 松下	完全替代	ECA-1AM222和ECA-1AM222B的区别
MCGPR10V228M10X21 Multicomp	类似代替	ECA-1AM222和MCGPR10V228M10X21的区别
UVR1A222MPD 尼吉康	功能相似	ECA-1AM222和UVR1A222MPD的区别
