EEVFK1H102M

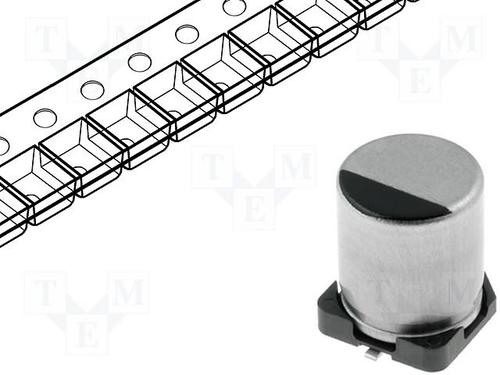

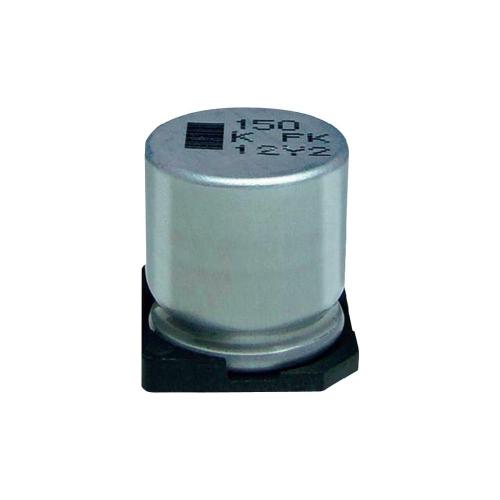

PANASONIC ELECTRONIC COMPONENTS  EEVFK1H102M  铝电解电容, 表面贴装, AEC-Q200 FK系列, 1000 µF, 50 V, Radial Can - SMD, 16 mm

FK 系列

FK 系列电解器在 +105°C 条件下耐受性可达 2000 小时至 5000 小时（取决于外壳尺寸）。这些电解电容器提供小型解决方案。它们比 FC 系列小 30% 到 40%，且提供低于 FC 系列 40% 到 60% 的阻抗。

### 产品功能：

• 低 ESR • 高可靠性

• 高纹波电流

• 低阻抗

• 长使用寿命

• 表面安装

### 应用：

Panasonic FK 系列电解电容器符合 AEC-Q200 规格，适用于汽车应用。这些 Panasonic 电解电容器推荐用于工业基础设施中的电动机驱动器、变频器、测量仪器、电源、HEMS、BEMS 和 FEM。其他合适的应用包括：ICT 应用，如 PC、基站、数据中心、非接触式充电。FK 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。其他应用包括 OA 器件、照明、医疗器件、电动工具和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。

尺寸 mm

---

外壳代码 | A | B 最大值 | I | P | W

B | 4.3 | 5.5 | 1.8 | 1.0 | 0.65 ±0.1

C | 5.3 | 6.5 | 2.2 | 1.5 | 0.65 ±0.1

D | 6.6 | 5.8 | 2.6 | 1.8 | 0.65 ±0.1

D8 | 6.6 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1

E | 8.3 | 9.5 | 3.4 | 2.2 | 0.65 ±0.1

F | 8.3 | 10 | 3.4 | 3.1 | 0.9 ±0.3

G | 10.3 | 13 | 3.5 | 4.6 | 0.9 ±0.3

H13 | 13.5 | 15 | 4.7 | 4.4 | 0.9 ±0.3

J16 | 17 | 19 | 5.5 | 6.7 | 1.2 ±0.3

K16 | 19 | 21 | 6.7 | 6.7 | 1.2 ±0.3

电容容差 % | 20

---|---

温度范围 °C | -55 至 +105

泄漏电流 | 0.01CV 或 3μA（以较大值为准）

105°C 时的寿命时间 | 2000 小时（≤10mm 直径），5000 小时（≥12.5mm 直径）

Test Conditions

---

Ripple current max. quoted at 120 Hz and at max. operating temperature |

D.F. Max. | 120 Hz +20°C, Tan Delta: 120 Hz, I+20°C

Impedance | @100 kHz

Dia. | +/- 0.5 mm

Length | +0.1/-0.2 mm

### 认可

符合 AEC-Q200
