ELH686M400AQ1AA概述

KEMET  ELH686M400AQ1AA  铝电解电容, 摁入式, ELH系列, 68 µF, ± 20%, 400 V, 22 mm, 0.852 ohm

**Kemet ELH Series**

Kemet ELH series aluminum electrolytic snap-in capacitors are designed with snap-lock terminals for printed circuit board mounting. The ELH series has an aluminum case with an insulated sleeve and safety vent at the bottom. Typical applications include general purpose power electronics, UPS, SMPS and battery chargers.


得捷:
CAP ALUM 68UF 20% 400V SNAP


贸泽:
Aluminum Electrolytic Capacitors - Snap In 68uF 400V 20% 85C Snap in 22x25


e络盟:
铝电解电容, 摁入式, 68 µF, 400 V, ELH 系列, 2000 hours @ 85°C, ± 20%, 快速连接、卡入式


艾睿:
Cap Aluminum Lytic 68uF 400V 20% 22 X 25mm Snap-In 10mm 600mA 2000h 85°C Bulk


Allied Electronics:
Capacitor; Al Electrolytic; Cap 68 uF; Tol20%; Vol-Rtg 400 VDC; Snap-In; 22X25 mm


安富利:
Cap Aluminum 68uF 400V 20% 22 X 25mm 10mm 600mA 2000 hr 85°C Bulk


Verical:
Cap Aluminum Lytic 68uF 400V 20% 22 X 25mm Snap-In 10mm 600mA 2000h 85C Bulk


Newark:
# KEMET  ELH686M400AQ1AA  Electrolytic Capacitor, Snap-in, ELH Series, 68 F, 20%, 400 V, 22 mm, 0.852 ohm


ELH686M400AQ1AA中文资料参数规格
技术参数

额定电压DC 400 V

电容 68 µF

等效串联电阻ESR 852mΩ @20kHz

容差 ±20 %

产品系列 ELH

测试频率 120 Hz

纹波电流 600 mA

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压 400 V

封装参数

安装方式 Through Hole

引脚数 2

引脚间距 10 mm

外形尺寸

长度 25 mm

高度 25 mm

直径 22.0 mm

引脚间距 10 mm

物理参数

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

寿命(小时) 2000h @85℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

ELH686M400AQ1AA引脚图与封装图

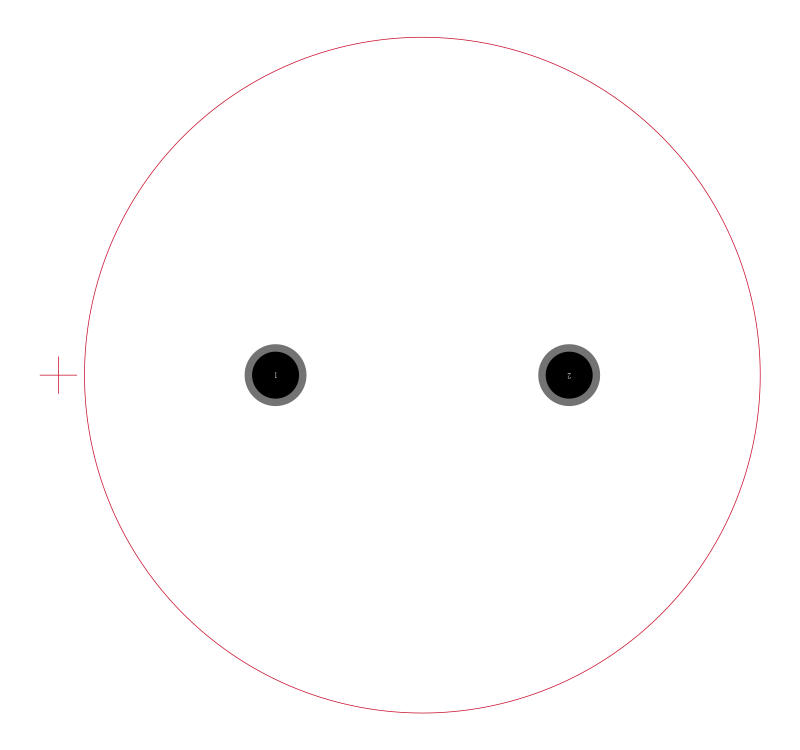

ELH686M400AQ1AA引脚图

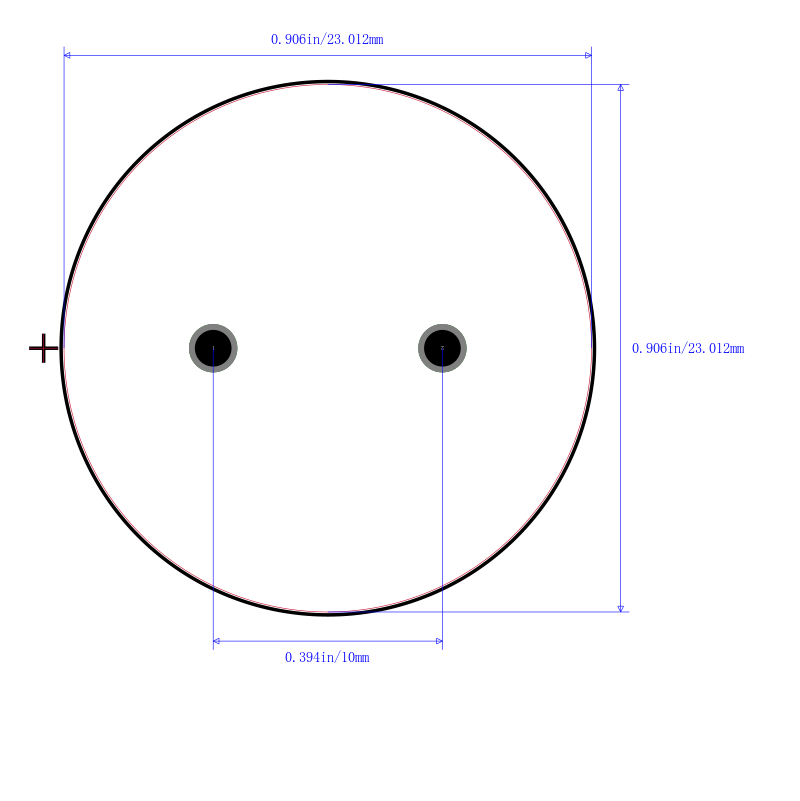

ELH686M400AQ1AA封装图
ELH686M400AQ1AA封装焊盘图
在线购买ELH686M400AQ1AA
型号: ELH686M400AQ1AA
描述:KEMET  ELH686M400AQ1AA  铝电解电容, 摁入式, ELH系列, 68 µF, ± 20%, 400 V, 22 mm, 0.852 ohm
替代型号ELH686M400AQ1AA
型号/品牌 代替类型 替代型号对比

ELH686M400AQ1AA

KEMET Corporation 基美

当前型号

当前型号

ECOS2GP680BA

松下

功能相似

ELH686M400AQ1AA和ECOS2GP680BA的区别
