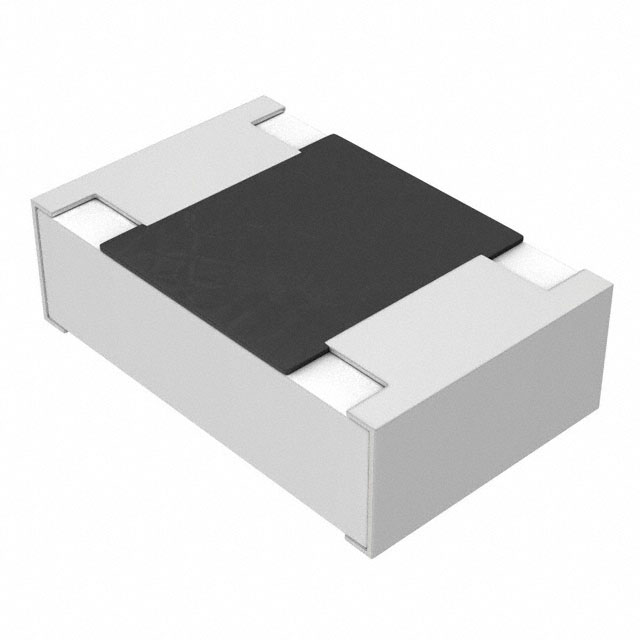

ERJ-6ENF6812V图片1
ERJ-6ENF6812V图片2
ERJ-6ENF6812V图片3
ERJ-6ENF6812V图片4
ERJ-6ENF6812V图片5
ERJ-6ENF6812V图片6
ERJ-6ENF6812V图片7
ERJ-6ENF6812V图片8
ERJ-6ENF6812V图片9
ERJ-6ENF6812V图片10
ERJ-6ENF6812V图片11
ERJ-6ENF6812V图片12
ERJ-6ENF6812V图片13
ERJ-6ENF6812V概述

ERJ 系列 0805 68.1 kΩ ±1 % 模压 厚膜 贴片电阻

Res Thick Film 0805 68.1K Ohm 1% 0.125W1/8W ±100ppm/°C Pad SMD Automotive T/R


得捷:
RES SMD 68.1K OHM 1% 1/8W 0805


艾睿:
Use this ERJ-6ENF6812V fixed single surface-mount resistor from Panasonic to obtain a visually clean layout. This product has a resistance value of 68.1K Ohm. This part has a power rating of 0.125 1/8 W. Its temperature coefficient is ±100 ppm/°C. In order to ensure safe delivery and enable quick mounting of this component after delivery, it will be encased in tape and reel packaging during shipment. This part has an operating temperature of -55 to 155 °C. It has a tolerance of 1%. This product is 2 mm long, 0.6 mm tall and 1.25 mm deep. This device utilizes thick film technology.


Newark:
# PANASONIC ELECTRONIC COMPONENTS  ERJ-6ENF6812V  SMD Chip Resistor, Thick Film, 68.1 kohm, 150 V, 0805 [2012 Metric], 125 mW, ± 1%, ERJ6E Series


MASTER:
Res Thick Film 0805 68.1K Ohm 1% 0.125W1/8W ±100ppm/°C Pad SMD Automotive T/R


Online Components:
Res Thick Film 0805 68.1K Ohm 1% 0.125W1/8W ±100ppm/°C Pad SMD Automotive T/R


Electro Sonic:
Res Thick Film 0805 68.1K Ohm 1% 0.125W1/8W ±100ppm/°C Pad SMD Automotive T/R


ERJ-6ENF6812V中文资料参数规格
技术参数

额定电压DC 150 V

容差 ±1 %

额定功率 0.125 W

电阻 68.1 kΩ

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

额定电压 150 V

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

外形尺寸

长度 2.00 mm

宽度 1.25 mm

高度 0.6 mm

封装公制 2012

封装 0805

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8533210030

数据手册

ERJ-6ENF6812V引脚图与封装图
ERJ-6ENF6812V引脚图
ERJ-6ENF6812V封装图

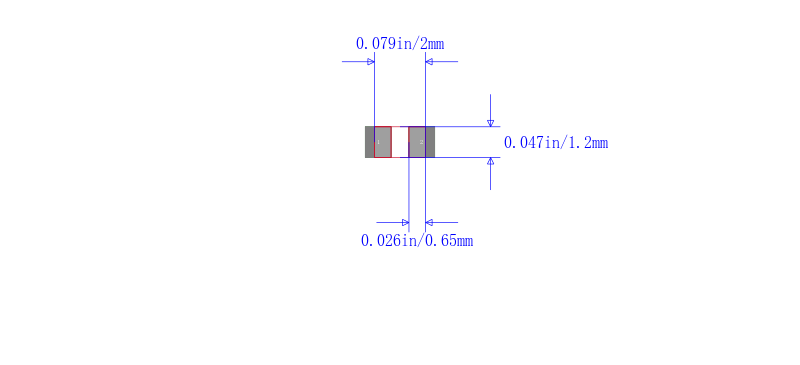

ERJ-6ENF6812V封装焊盘图
