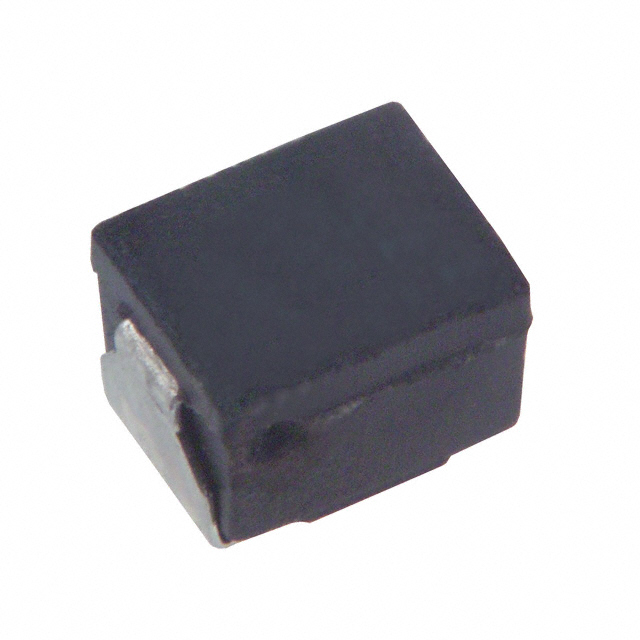

ELJ-FA180JF概述

Inductor General Purpose Chip Molded Wirewound 18uH 5% 2.52MHz 30Q-Factor Ferrite 110mA 3.3Ω DCR 1210 T/R

无屏蔽绕线器 3.3 欧姆最大 1210（3225 公制）

得捷:
FIXED IND 18UH 110MA 3.3 OHM SMD

Win Source:
18μH Unshielded Wirewound Inductor 110mA 3.3 Ohm Max 1210 3225 Metric

ELJ-FA180JF中文资料参数规格

技术参数

额定电流 110 mA

容差 ±5 %

电感 18 μH

自谐频率 27 MHz

Q值 30.0

电阻 3.30 Ω

共振频率 27.0 MHz

屏蔽 No

测试频率 2.52 MHz

电阻DC） ≤3.3 Ω

工作温度Max 85 ℃

工作温度Min -20 ℃

电阻DC Max 3.3 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3225

封装 1210

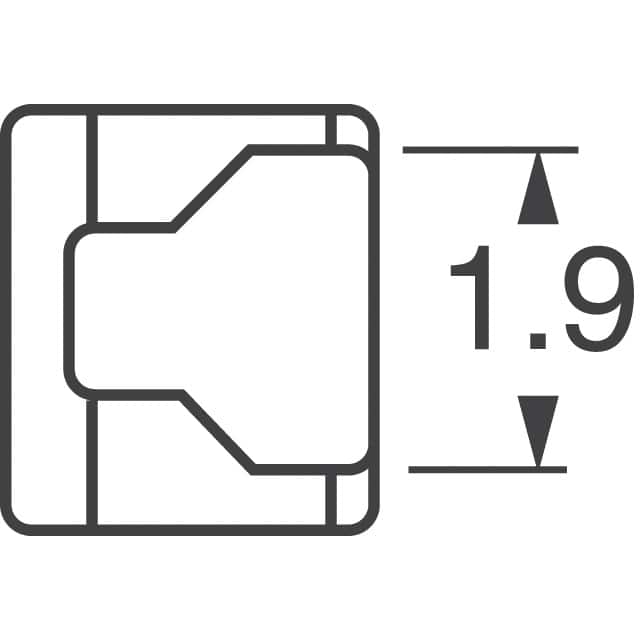

外形尺寸

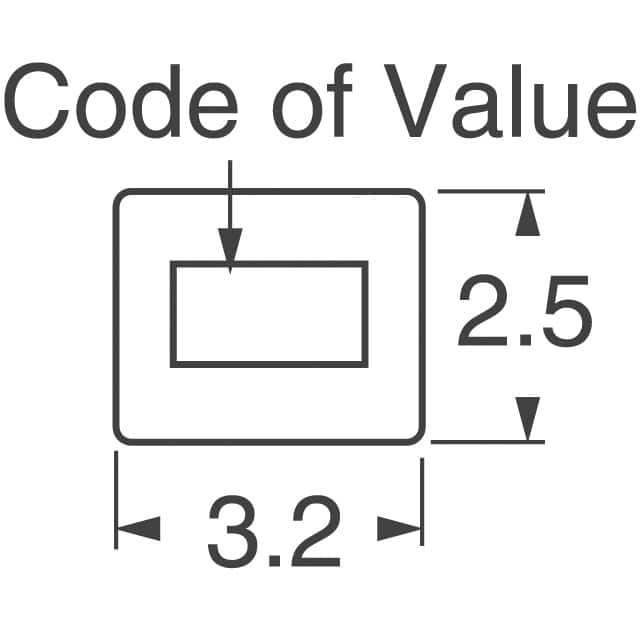

长度 3.2 mm

宽度 2.5 mm

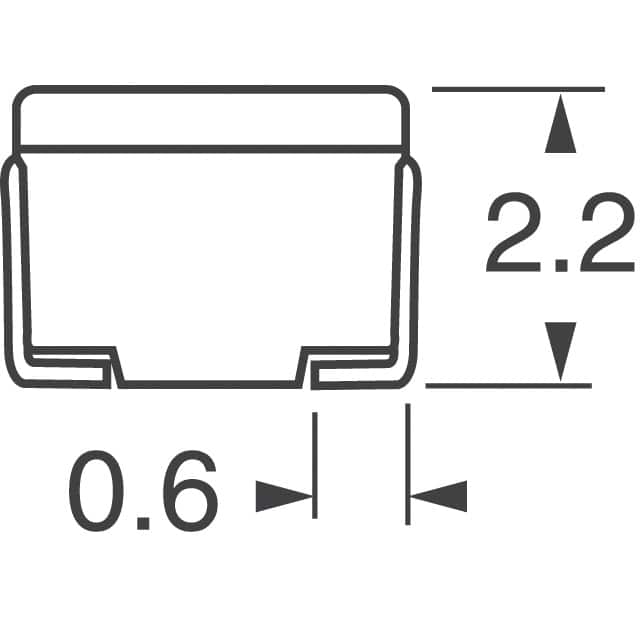

高度 2.2 mm

封装公制 3225

封装 1210

物理参数

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买ELJ-FA180JF

型号： ELJ-FA180JF

描述：Inductor General Purpose Chip Molded Wirewound 18uH 5% 2.52MHz 30Q-Factor Ferrite 110mA 3.3Ω DCR 1210 T/R

替代型号ELJ-FA180JF
