EDZTE6113B参数规格_中文资料_数据手册PDF

EDZTE6113B概述

EDZ13B 系列 13 V 150 mW 表面贴装齐纳二极管 - SOD-523

- 齐纳 ±2% 表面贴装型 EMD2

得捷:
DIODE ZENER 13V 150MW EMD2

安富利:
Diode Zener Single 13.2V 2% 150mW 2-Pin EMD T/R

富昌:
EDZ13B Series 13 V 150 mW Surface Mount Zener Diode - SOD-523

Chip1Stop:
Diode Zener Single 13V 2% 150mW Automotive 2-Pin EMD T/R

Verical:
Zener Diode Single 13V 2% 80Ohm 150mW 2-Pin EMD T/R

Win Source:
DIODE ZENER 13V 150MW EMD2

EDZTE6113B中文资料参数规格

技术参数

额定电压DC 13.0 V

容差 ±2 %

额定功率 150 mW

耗散功率 0.15 W

测试电流 5 mA

稳压值 13 V

额定功率Max 150 mW

耗散功率Max 150 mW

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-523

外形尺寸

长度 1.2 mm

宽度 0.8 mm

高度 0.6 mm

封装 SOD-523

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Not For New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

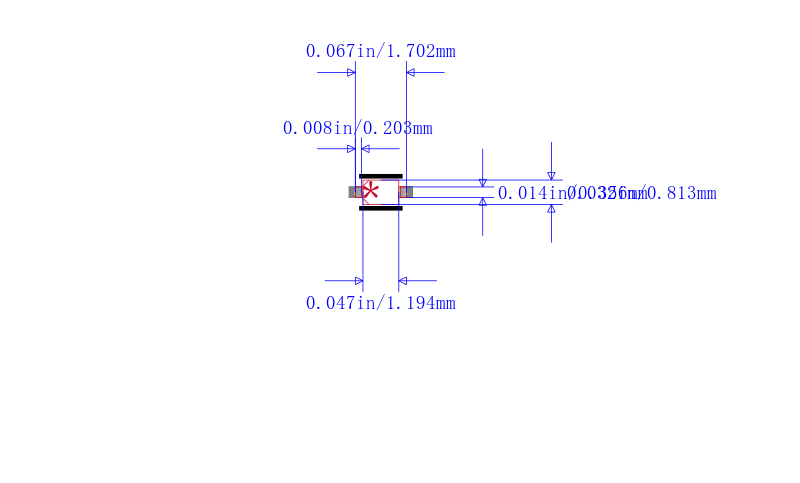

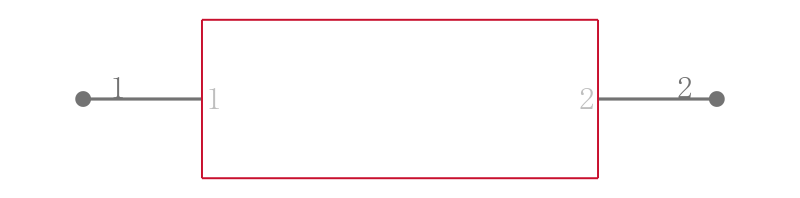

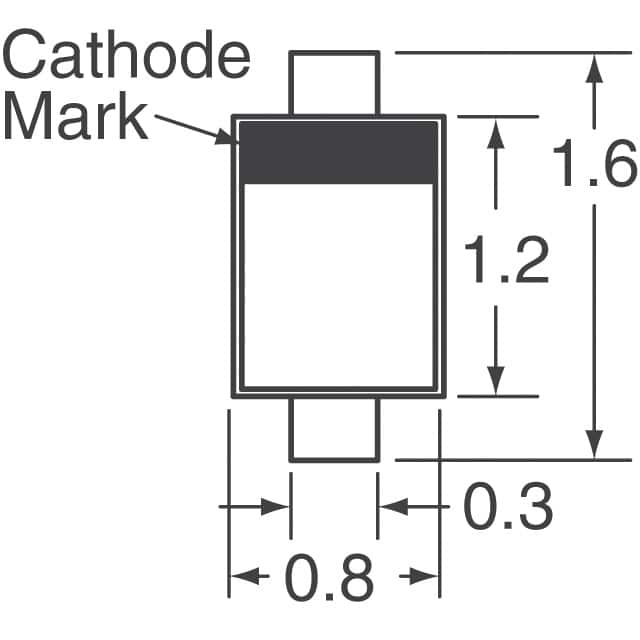

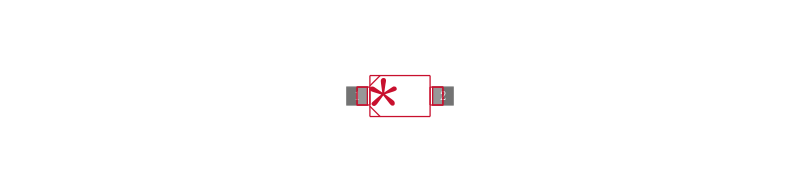

EDZTE6113B引脚图与封装图

在线购买EDZTE6113B

型号： EDZTE6113B

制造商： ROHM Semiconductor 罗姆半导体

描述：EDZ13B 系列 13 V 150 mW 表面贴装齐纳二极管 - SOD-523

替代型号EDZTE6113B

型号/品牌	代替类型	替代型号对比
EDZTE6113B ROHM Semiconductor 罗姆半导体	当前型号	当前型号
EDZVT2R13B 罗姆半导体	功能相似	EDZTE6113B和EDZVT2R13B的区别
BZX84C13T-7-F 美台	功能相似	EDZTE6113B和BZX84C13T-7-F的区别
EDZ13B 罗姆半导体	功能相似	EDZTE6113B和EDZ13B的区别
