ECA-1CM470参数规格_中文资料_数据手册PDF

ECA-1CM470概述

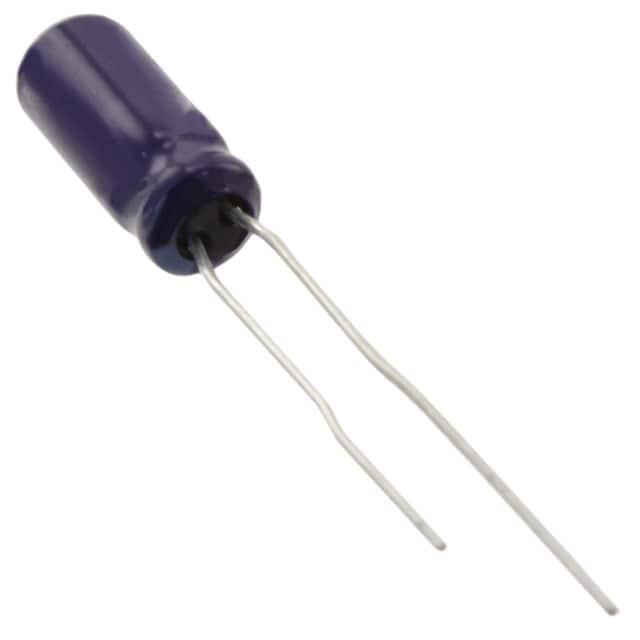

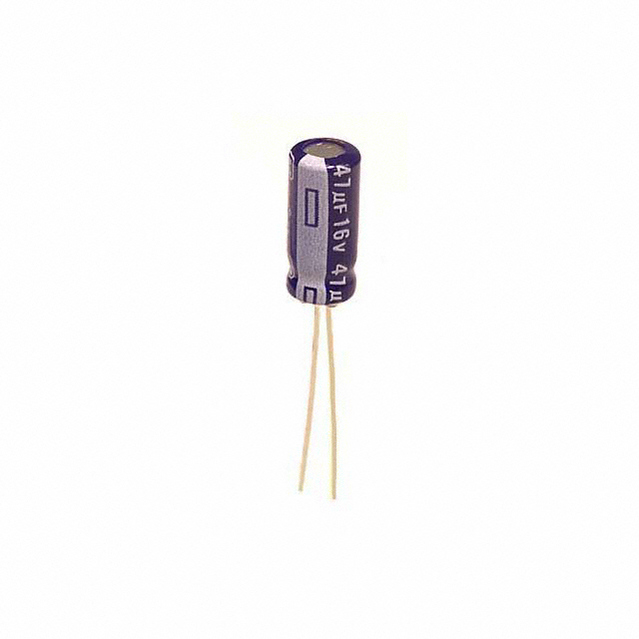

PANASONIC ELECTRONIC COMPONENTS ECA-1CM470 铝电解电容, AEC-Q200 M系列, 47 µF, ± 20%, 16 V, 5 mm, 径向引线

M系列器是车用级别A型, 径向引线极化器. M系列部件具有广范围的电压额定值与电容值. 这些电容器具有小型安装外形, 并且非常适合用于需要超低ESR, 高纹波电流和超长使用寿命的应用.

.: 6.3VDC至100VDC, 电容值范围为2.2µF至22000µF

.: 160VDC至450VDC, 电容值范围为1µF至470µF

.: 符合车用级别AEC-Q200标准

.: 公差: ±20%

.: 耐久度, 85°C下2000h

.: 根据额定电压, 温度范围为-40°C至85°C和-25°C至85°C

.: 高可靠性

ECA-1CM470中文资料参数规格

技术参数

额定电压DC 16.0 V

电容 47 µF

容差 ±20 %

纹波电流 130 mA

纹波电流高频 130mA @120Hz

纹波电流低频 221mA @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 16 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

长度 11.0 mm

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 2000h @85℃

制造应用 Power Management, 工业, Industrial, 便携式器材, 车用, 通用, Automotive, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

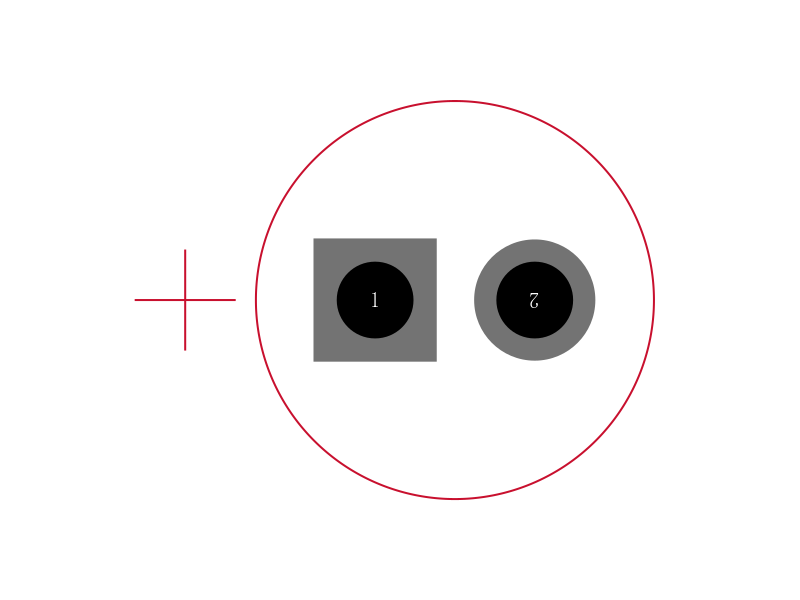

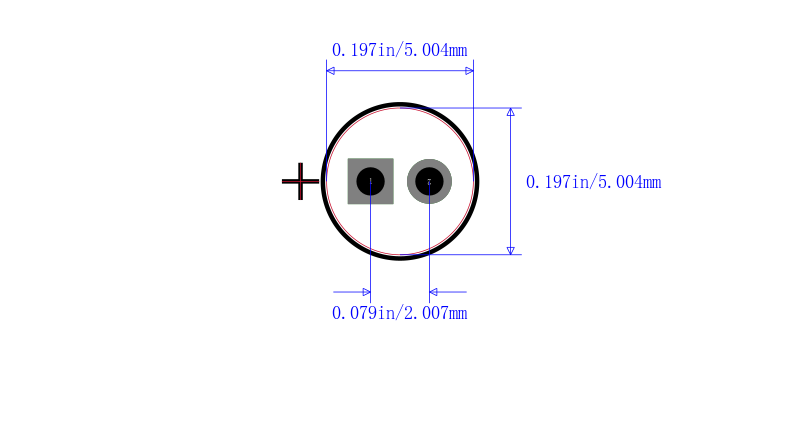

ECA-1CM470引脚图与封装图

在线购买ECA-1CM470

型号： ECA-1CM470

制造商： Panasonic 松下

描述：PANASONIC ELECTRONIC COMPONENTS ECA-1CM470 铝电解电容, AEC-Q200 M系列, 47 µF, ± 20%, 16 V, 5 mm, 径向引线

立即咨询

替代型号ECA-1CM470

型号/品牌	代替类型	替代型号对比
ECA-1CM470 Panasonic 松下	当前型号	当前型号
EEU-FC1C470 松下	类似代替	ECA-1CM470和EEU-FC1C470的区别
UVR1C470MDD 尼吉康	功能相似	ECA-1CM470和UVR1C470MDD的区别
EKMG160ELL470ME11D 贵弥功	功能相似	ECA-1CM470和EKMG160ELL470ME11D的区别
