ECA-2EHG100参数规格_中文资料_数据手册PDF

ECA-2EHG100概述

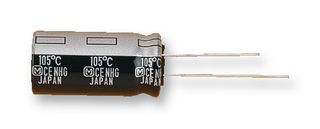

PANASONIC ELECTRONIC COMPONENTS ECA-2EHG100 铝电解电容, AEC-Q200 NHG系列, 10 µF, ± 20%, 250 V, 10 mm, 径向引线

NHG系列是车用级别A型径向引线极化铝电解器. NHG系列器件涵盖大范围的额定电压与电容值. 适用应用包括音频, 视频与通用电子电路.

.: 电容值范围: 2.2µF至22000µF, 6.3VDC至100VDC

.: 电容值范围: 1µF至330µF, 160VDC至450VDC

.: 根据额定电压, 温度范围为-55°C至105°C和-25°C至105°C

.: 电容公差: ±20%

.: 耐久: 1000h至2000h, 105°C

.: 低ESR和高纹波电流

.: 符合车用级别AEC-Q200标准

ECA-2EHG100中文资料参数规格

技术参数

额定电压DC 250 V

电容 10 µF

容差 ±20 %

纹波电流 88 mA

纹波电流高频 88mA @120Hz

纹波电流低频 132mA @100kHz

工作温度Max 105 ℃

工作温度Min -25 ℃

额定电压 250 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 16.0 mm

高度 16 mm

直径 10.0 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -25℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 2000h @105℃

制造应用工业, 车用, Industrial, 通用, Portable Devices, 便携式器材, 电源管理, Power Management, Automotive, 消费电子产品, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

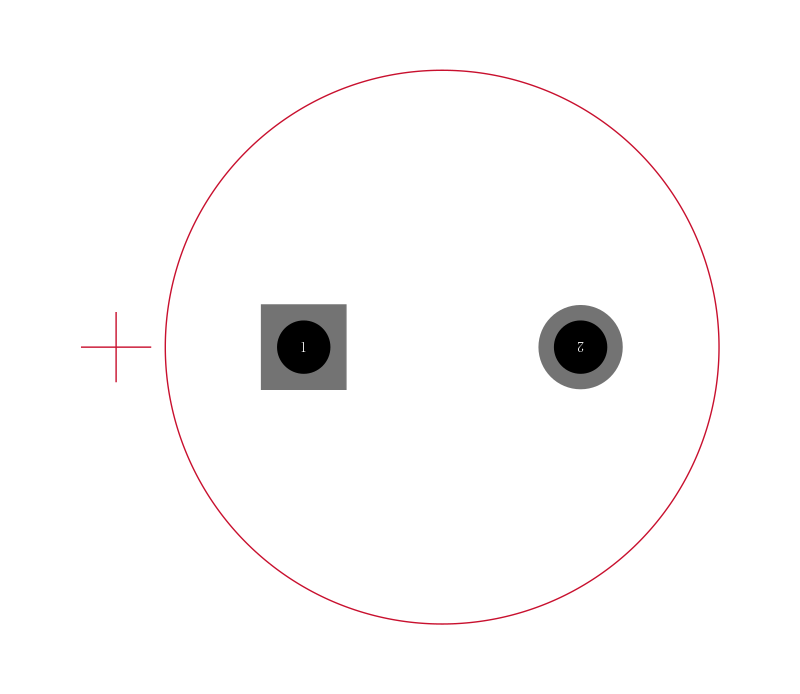

ECA-2EHG100引脚图与封装图

在线购买ECA-2EHG100

型号： ECA-2EHG100

制造商： Panasonic 松下

描述：PANASONIC ELECTRONIC COMPONENTS ECA-2EHG100 铝电解电容, AEC-Q200 NHG系列, 10 µF, ± 20%, 250 V, 10 mm, 径向引线

立即咨询

替代型号ECA-2EHG100

型号/品牌	代替类型	替代型号对比
ECA-2EHG100 Panasonic 松下	当前型号	当前型号
ECA-2EHG100B 松下	完全替代	ECA-2EHG100和ECA-2EHG100B的区别
ESH106M250AH4AA 基美	类似代替	ECA-2EHG100和ESH106M250AH4AA的区别
250BXA10MEFC10X20 Rubycon	类似代替	ECA-2EHG100和250BXA10MEFC10X20的区别
