ECA-1EHG222参数规格_中文资料_数据手册PDF

ECA-1EHG222概述

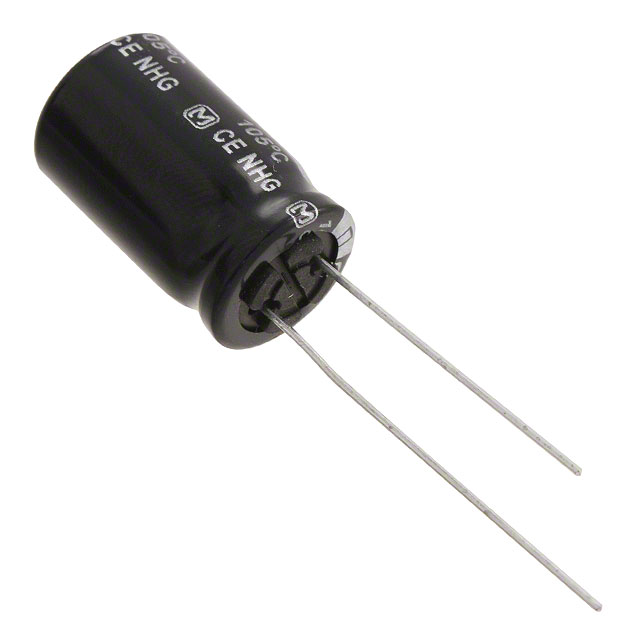

PANASONIC ELECTRONIC COMPONENTS ECA-1EHG222 铝电解电容, AEC-Q200 NHG系列, 2200 µF, ± 20%, 25 V, 12.5 mm, 径向引线

NHG系列是车用级别A型径向引线极化铝电解器. NHG系列器件涵盖大范围的额定电压与电容值. 适用应用包括音频, 视频与通用电子电路.

.: 电容值范围: 2.2µF至22000µF, 6.3VDC至100VDC

.: 电容值范围: 1µF至330µF, 160VDC至450VDC

.: 根据额定电压, 温度范围为-55°C至105°C和-25°C至105°C

.: 电容公差: ±20%

.: 耐久: 1000h至2000h, 105°C

.: 低ESR和高纹波电流

.: 符合车用级别AEC-Q200标准

ECA-1EHG222中文资料参数规格

技术参数

额定电压DC 25.0 V

电容 2200 µF

容差 ±20 %

纹波电流 1090 mA

纹波电流高频 1.09A @120Hz

纹波电流低频 1.254A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 25 mm

宽度 0 in

高度 25 mm

直径 12.5 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 2000h @105℃

制造应用工业, 车用, Industrial, 通用, 便携式器材, 电源管理, Consumer Electronics, Power Management, Automotive, 消费电子产品, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8532220020

数据手册

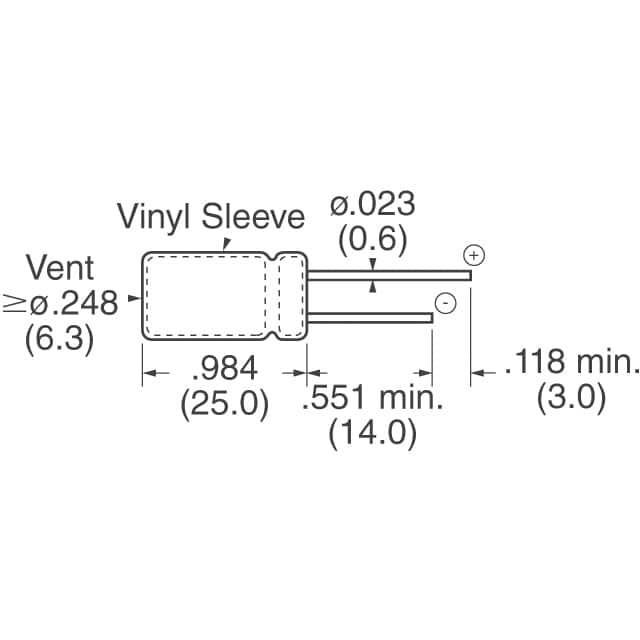

ECA-1EHG222引脚图与封装图

在线购买ECA-1EHG222

型号： ECA-1EHG222

制造商： Panasonic 松下

描述：PANASONIC ELECTRONIC COMPONENTS ECA-1EHG222 铝电解电容, AEC-Q200 NHG系列, 2200 µF, ± 20%, 25 V, 12.5 mm, 径向引线

立即咨询

替代型号ECA-1EHG222

型号/品牌	代替类型	替代型号对比
ECA-1EHG222 Panasonic 松下	当前型号	当前型号
EEUHD1E222 松下	完全替代	ECA-1EHG222和EEUHD1E222的区别
EEU-HD1E222 松下	类似代替	ECA-1EHG222和EEU-HD1E222的区别
ECA-1EM222 松下	类似代替	ECA-1EHG222和ECA-1EM222的区别
