E-UC2843BN参数规格_中文资料_数据手册PDF

E-UC2843BN概述

Current Mode PWM Controller 1A 8Pin PDIP

Boost, Flyback Regulator Positive, Isolation Capable Output Step-Up/Step-Down DC-DC Controller IC 8-Mini DIP

得捷:
IC REG CTRLR BST/FLYBK 8-MINIDIP

贸泽:
Switching Controllers 0.5mA Current Mode

艾睿:
Current Mode PWM Controller 1A 500kHz 8-Pin PDIP Tube

E-UC2843BN中文资料参数规格

技术参数

电源电压DC 15.0 V

输出接口数 1

输出电压 4.95V ~ 5.05V

输出电流 1000 mA

静态电流 12.0 mA

上升时间 50 ns

开关频率 500 kHz

最大占空比 100 %

下降时间 50 ns

工作温度Max 150 ℃

工作温度Min 40 ℃

耗散功率Max 1250 mW

封装参数

安装方式 Through Hole

引脚数 8

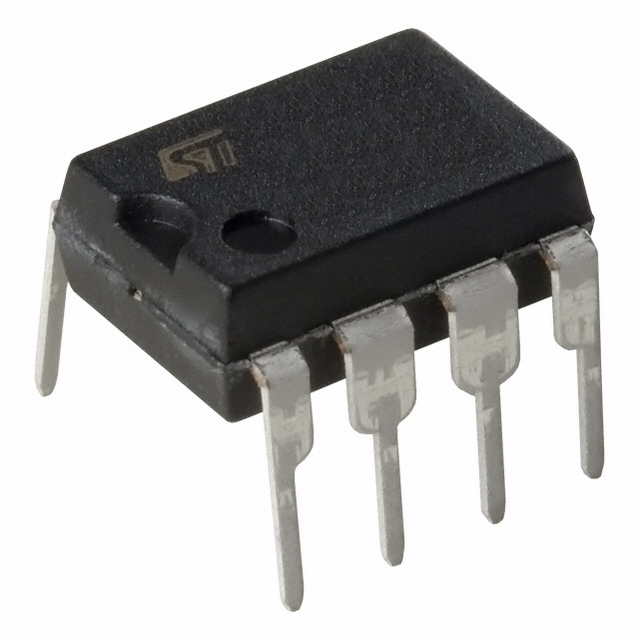

封装 DIP-8

外形尺寸

封装 DIP-8

物理参数

工作温度 -25℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买E-UC2843BN

型号： E-UC2843BN

描述：Current Mode PWM Controller 1A 8Pin PDIP

替代型号E-UC2843BN

型号/品牌	代替类型	替代型号对比
E-UC2843BN ST Microelectronics 意法半导体	当前型号	当前型号
UC3843BD1R2G 安森美	功能相似	E-UC2843BN和UC3843BD1R2G的区别
UC3844N 德州仪器	功能相似	E-UC2843BN和UC3844N的区别
UC2845BD1R2G 安森美	功能相似	E-UC2843BN和UC2845BD1R2G的区别
