ECA2GHG220

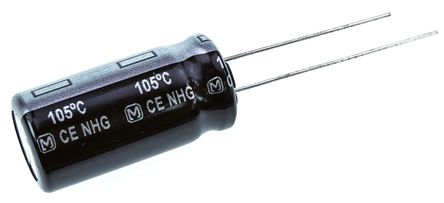

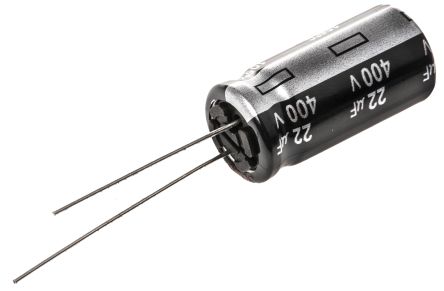

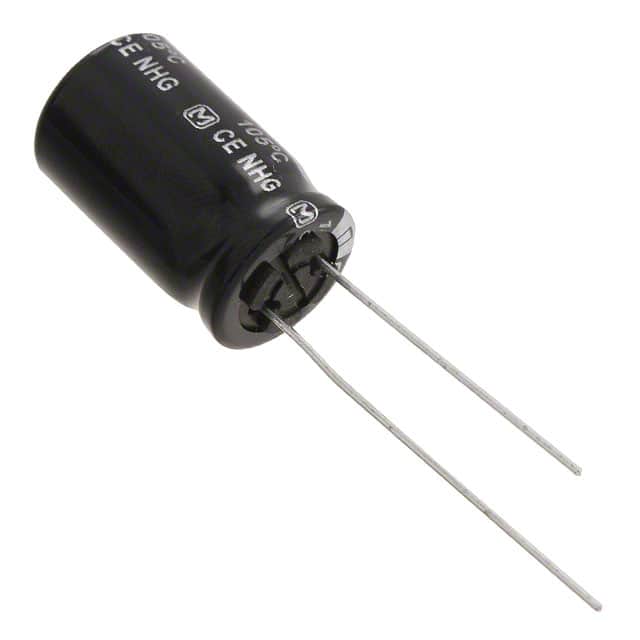

ECA2GHG220图片1
ECA2GHG220图片2
ECA2GHG220图片3
ECA2GHG220图片4
ECA2GHG220图片5
ECA2GHG220图片6
ECA2GHG220图片7
ECA2GHG220图片8
ECA2GHG220概述

PANASONIC ELECTRONIC COMPONENTS  ECA2GHG220  铝电解电容, AEC-Q200 NHG系列, 22 µF, ± 20%, 400 V, 12.5 mm, 径向引线

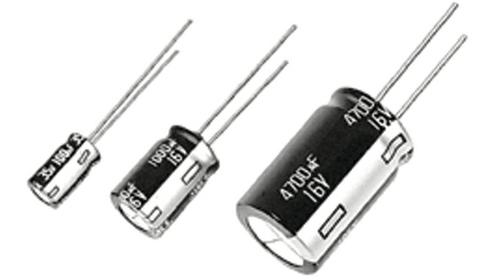

NHG 系列

NHG A 型电解器在 +105°C 条件下耐受性可达 1000 至 2000 小时(取决于盒体尺寸。 这些径向电容器与 NHE 系列相比,提供更紧凑的解决方案。

径向引线型

高可靠性

长寿命

低阻抗

高波纹电流


欧时:
Panasonic 铝电解电容器 NHG 系列 400V dc 22μF 通孔 ECA2GHG220, ±20%容差, 最高+105°C


安富利:
Cap Aluminum 22uF 400V 20% 12.5 X 25mm Radial Aluminum Cylindrical Can 5mm 145mA 2000 hr 105°C Bulk


Verical:
Cap Aluminum 22uF 400V 20% 12.5 X 25mm Radial 5mm 145mA 2000 hr Bulk


Newark:
# PANASONIC ELECTRONIC COMPONENTS  ECA2GHG220  Aluminium Electrolytic Capacitor, AEC-Q200 NHG Series, 22 - F, - 20%, 400 V, 12.5 mm


ECA2GHG220中文资料参数规格
技术参数

额定电压DC 400 V

电容 22 µF

容差 ±20 %

纹波电流 145 mA

工作温度Max 105 ℃

工作温度Min -25 ℃

额定电压 400 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

高度 25 mm

直径 12.5 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -25℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Each

最小包装 500

寿命(小时) 1000h @105℃

制造应用 工业, 车用, Industrial, 电源管理, 便携式器材, Consumer Electronics, Power Management, Automotive, 消费电子产品, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

ECA2GHG220引脚图与封装图

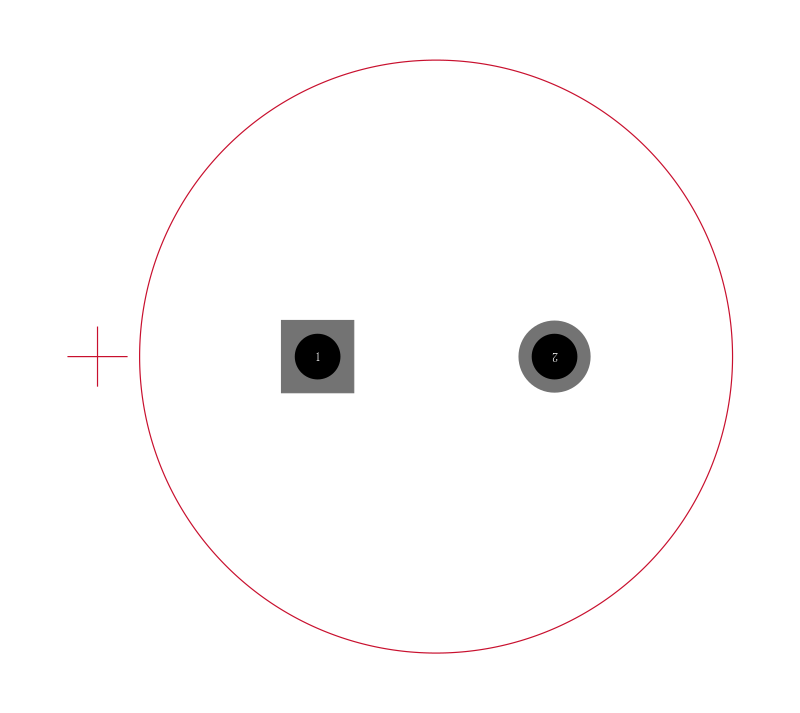

ECA2GHG220引脚图

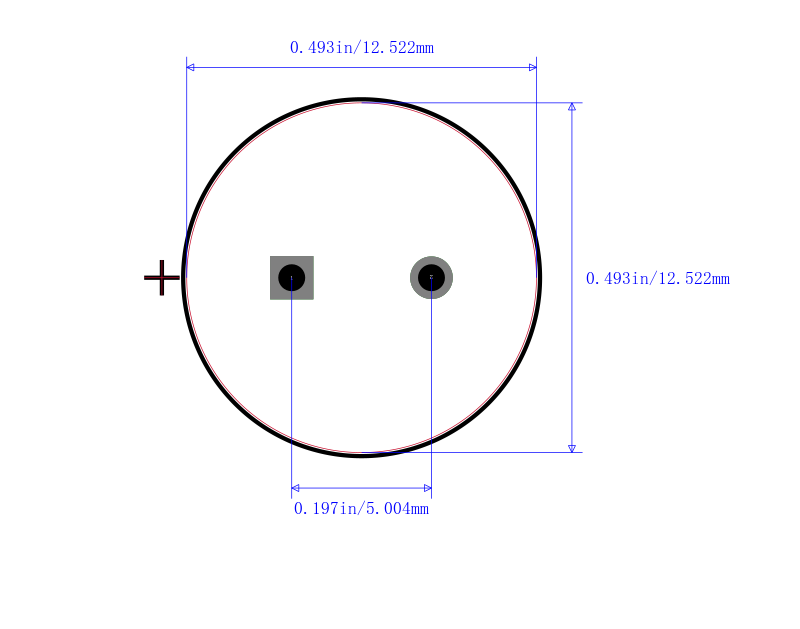

ECA2GHG220封装图
ECA2GHG220封装焊盘图
在线购买ECA2GHG220
型号: ECA2GHG220
制造商: Panasonic 松下
描述:PANASONIC ELECTRONIC COMPONENTS  ECA2GHG220  铝电解电容, AEC-Q200 NHG系列, 22 µF, ± 20%, 400 V, 12.5 mm, 径向引线
替代型号ECA2GHG220
型号/品牌 代替类型 替代型号对比

ECA2GHG220

Panasonic 松下

当前型号

当前型号

EEUED2G220

松下

类似代替

ECA2GHG220和EEUED2G220的区别

MCKSK400M220I21S

Multicomp

类似代替

ECA2GHG220和MCKSK400M220I21S的区别

UCS2G220MHD

尼吉康

功能相似

ECA2GHG220和UCS2G220MHD的区别
